Allá por 1971, mi primer destino en el Departamento de Instalaciones de Standard Eléctrica S.A. (con tantas compras y ventas ya no sé como se llamará en el momento que leas esto) fue Barcelona y mi entusiasmo por aprender el oficio era enorme. Aunque no era mi primer trabajo, era más joven que el resto de mis compañeros, muchos de ellos instaladores con muchos años años de experiencia. Desde mi ingenuidad, los veía como auténticos luchadores templados en mil combates; me seducían sus «batallitas» fruto de haber sido pioneros en la instalación de un nuevo tipo de centrales de conmutación como eran las de sistema Pentaconta. Muchos eran veteranos instaladores de centrales Rotary convenientemente reciclados para el nuevo sistema que llevaba poco más de siete años instalándose.
El Pentaconta 1000 era un sistema de conmutación de barras cruzadas (crossbar) ideado a inicios de la década de los 50´s por Fernand Gohorel, ingeniero de la Compagnie Générale des Constructions Téléphoniques (CGCT), filial francesa de ITT. En España se montó una central experimental Pentaconta 500 en Barcelona en el año 1959 o 1960 (los autores no se ponen de acuerdo) creando la primera red automática nacional entre Madrid, Zaragoza y Barcelona, las otras dos centrales eran del tipo 8A y 8B, también experimentales pero más avanzadas y fabricadas esta vez por Bell Telephone Manufactoring, también asociada a ITT. A partir de estas pruebas se consideró que el sistema Pentaconta era más idóneo para nuestra red telefónica. La primera central Pentaconta 1000 se fabricó en Francia pero fue montada y probada por personal de Standard Eléctrica S.A. y se instaló en Igualada (Barcelona) inaugurándose en 1962 con 2000 líneas.
De todas las «batallitas» (para mí casi leyendas) que me contaban, había dos que las consideraba épicas, con el paso del tiempo he podido reconstruirlas en parte:

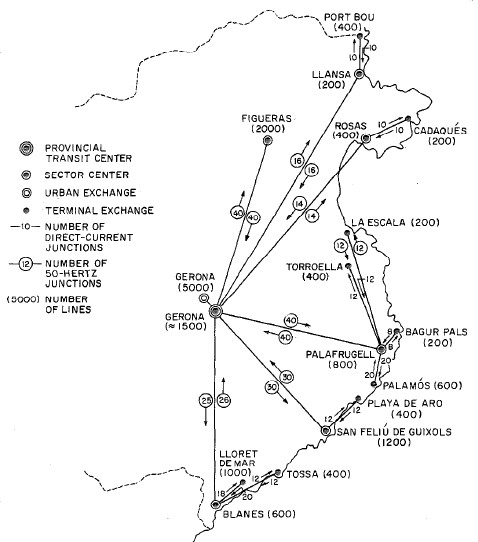

1964. Plan Costa Brava.
Entre julio y septiembre de 1964 se pusieron en servicio un total de 17 centrales automáticas Pentaconta 1000 en la provincia de Gerona como primera etapa del Plan Costa Brava, un ambicioso proyecto para dotar de infraestructuras a esta parte del litoral catalán. Como se ve en la figura, la red conectaba los principales puntos turísticos de la Costa Brava con la capital de la provincia, Gerona, que contaba con un centro de tránsito además de una central urbana. Fueron aproximadamente 12000 líneas de equipos de conmutación Pentaconta 1000 que atendían la zona de la Costa Brava y la capital.
En Gerona capital se instaló una central urbana con 5000 líneas y un centro provincial que atendía a todas las líneas de conmutación Pentaconta y además al sector de la central de Figueras que tenía una central, ya existente, de Rotary 7D con 2000 líneas. La comunicación con otras provincias se realizaba manualmente por medio de cuadros interurbanos.
Entre el centro provincial de Gerona y las centrales de sector se utilizaban enlaces con señalización multifrecuencia, salvo el sector de 7D de Figueras, que usaba señalización de 50 hercios. La unión entre las centrales de sector y sus satélites se hacía mediante enlaces de corriente continua.
La medición de las llamadas locales se realizaba por medio de impulsos al contador del abonado después de que descolgara el número llamado. Las tarificación de las llamadas se realizaba cada 3 minutos mediante una serie de pulsos relacionados con la tarifa de distancia.
Después de esa primera etapa, el desarrollo de la Costa Brava como destino turístico siguió creciendo rápidamente y la planta telefónica tenía que seguir creciendo también, para ello fue determinante el desarrollo de las centrales PC32, una adaptación del Pentaconta para centrales rurales y de pequeña capacidad que podían montarse en un contenedor de 20 pies (6 m,) y una capacidad para 700 líneas, minimizando el tiempo de instalación y de permisos para la construcción de nuevos edificios. En el blog «Històries del transport», nos encontramos un curioso testimonio de la entrega de centrales totalmente equipadas en la Costa Brava mencionando otras centrales como Sta. Cristina de Aro y Colera.
1967-1968. Centrales de tráfico nacional, Barcelona-España.
La otra «batallita» era la llegada de compañeras de la fábrica de Villaverde para modificar los cuadros registradores de la central de tráfico nacional de Barcelona-España, que se puso en marcha en 1968 después de grandes trabajos. La plantilla de personal técnico en las centrales automáticas era, hasta bien entrados los años 1980, exclusivamente masculina, por lo que el convivir con compañeras incitaba mi curiosidad. Mi curiosidad y mis hormonas, que hacían que les preguntara cómo había sido la experiencia de trabajar codo con codo con ellas. La verdad, según ellos, la experiencia no fue positiva pues la función del personal masculino se limitaba a ser simples ayudantes.
La adaptación del sistema Pentaconta al servicio nacional resultó complicada. La inauguración de las centrales de tráfico nacional de Madrid/Alcántara y Barcelona/España estaba prevista para 1967, pero se retrasó un año. Se requirieron grandes modificaciones en los equipos previamente montados. El cambio del Rotary al Pentaconta implicaba una revolución total en lo que respecta a métodos de trabajo, materiales, componentes incluso al sistema de conexión.
La introducción del sistema Pentaconta implicaba un gran esfuerzo para cambiar los procedimientos de trabajo, uno de los más importantes el cambio del sistema de conexionado al reducir drásticamente el soldado de los cables a los terminales, cambiándolos por la novedosa conexión por enrollado del hilo (wire-wrapping), sistema inventado por personal de Bell Telephone hacía pocos años y que con el Sistema Pentaconta se usaba por primera vez de forma masiva en Europa.
Debido a esto, se decidió trasladar a Barcelona a estas expertas trabajadoras desde la fábrica de Villaverde, aunque los estrechos pasillos de las centrales de conmutación, distaba mucho de las amplias naves recién inauguradas de la fábrica.
Hay que tener en cuenta que estas dos anécdotas las conocí de «oídas» y es muy escaso el material que he descubierto, por lo que será bienvenido cualquier información o testimonio que podáis aportar, ya si tenemos alguna protagonista, será para nota.
Referencias:
ANDERSON. H. G. (1952). Western Electric’s Part in Offsetting Rising Costs, Bell Telephone Magazine Vol. XXXI Autumn 1952 (págs. 174-175).
Gerona Telephone Network Electrical Communication, Vol. 40 número 2, 1965
MÉNDEZ, L. (2019). La solución tecnológica para la conmutación: PC32. En J. M. (coord.), Telefonía Rural (págs. 23-35). Madrid: Asociación Española de Ingenieros de telecomunicación. (Ver también anexo I).

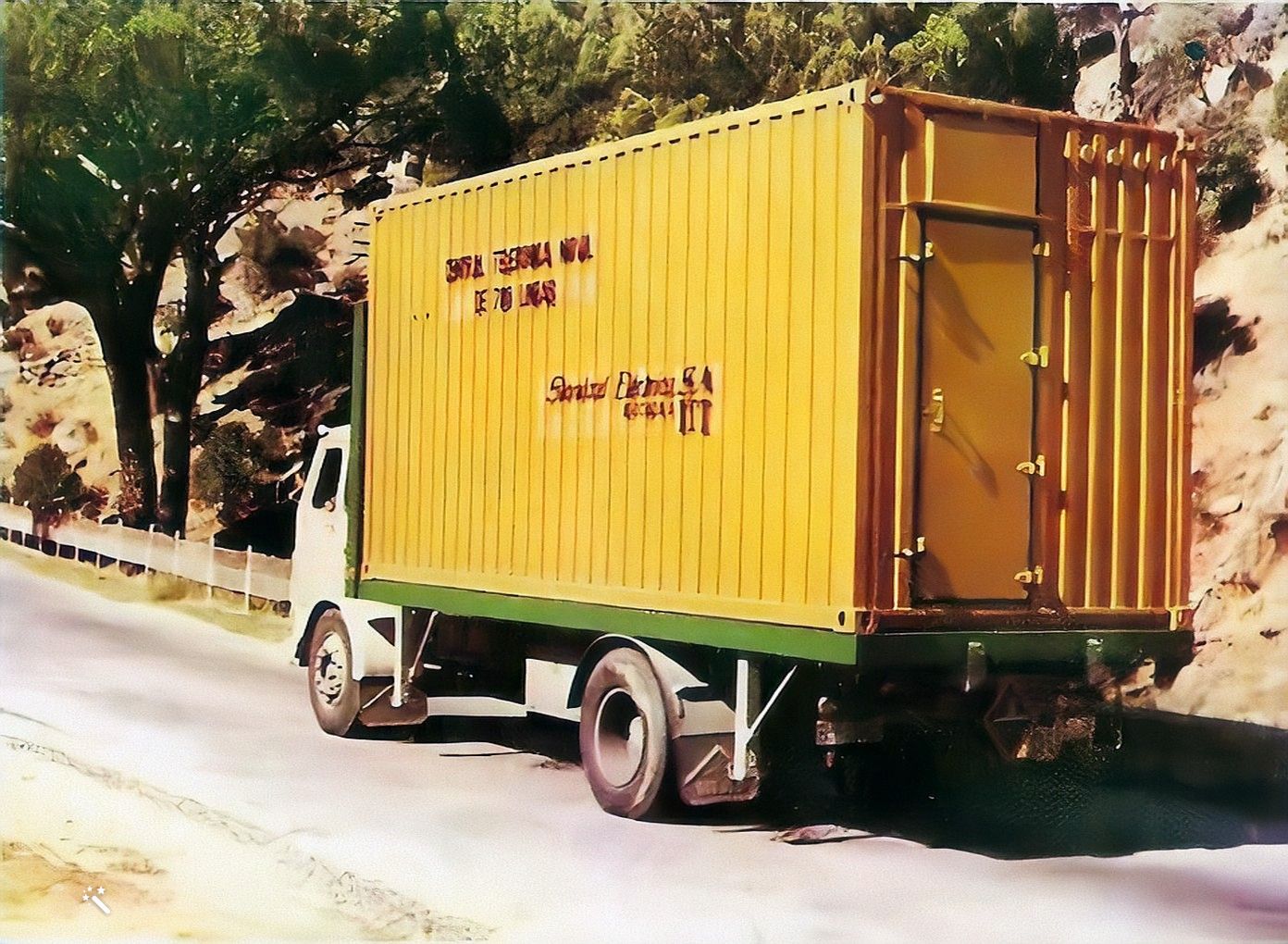

VALVERDE, L. (1975). Centrales móviles, Comunicaciones Eléctricas, Vol. 50, n. 2 (págs. 140-143).
RSS: Entradas
Buenos días amigos: Hoy me he parado a leer detenidamente el artículo » los inicios del sistema pentaconta 1000 T en España» Tengo gratos recuerdos de dos o incluso tres instalaciones en especial, donde se instalaron mencionadas centralitas privadas pentaconta 1000 T.
Estas tres centrales fueron instaladas en Hospital el Piramidon, Hospital 12 de Octubre y Residencia Sanitaria La Paz, ( Hoy Hospital La Paz), todas ellas en Madrid.
Al leer el artículo me he alegrado, porque mi empresa realizo la red de cableado de los edificios, mientras el personal de Standard Eléctrica asociada a ITT realizaban la instalación de las centrales.
Gracias amigos por publicar el artículo, dejando constancia del sistema Pentaconta en especial de estas centrales de gran capacidad, para la historia y sus generaciones venideras.
El hospital no se llama Piramidón, sino Ramón y Cajal. Piramidón, hace refendía al antipirėtico que por aquellas fechas servía para todo y que como él, iba a curar todos los problemas sanitarios del universo. Tambièn se le apodó así por su peculiar estructura de mando: arriba, en la cumbre, el «yenísimo» y cuanto más abajo, más plebe.
Hola Raúl buenos días acabo de leer tu historia sobre el pentaconta quiero decirte que tuve la suerte de ser de los que inauguramos Corea en Ramírez del Prado y luego fuimos a la inauguración de Villaverde en la cual estuvo Francisco Franco cóctel de Perico chicote mucha policía un mes antes y mucha policía después porque empezaron las visitas de todos los representantes que venían a España fueran jefes de gobierno ministros venían a ver la fábrica
Durante tres años estuve montando lo que es la estructura del cuadro 1002 1073 que era en el cuadro de cincuentena y el registro en el cual dijéramos en el cerebro de la central
Por desacuerdo con la política española y la política de mi jefe me fui de estandar a Brasil
Volví en el setenta y uno y monté centrales telefónicas prácticamente en toda España puedo decirte que a través de una modificación conseguimos que el Ferrol conectara directamente con París sin intervención manual de ninguna persona
Al haber desavenencias entre Argelia y Francia fuimos contratados el estándar eléctrica de España a montar la fábrica de tlemsem de telecomunicaciones.
Yo estuve 8 años en Argelia montando y probando centrales telefónicas del sistema pentaconta y al volver a España me trasladé a Toledo a comenzar el nuevo sistema de telecomunicaciones digital 1240 unidad remota de abonados URA y cuando termine que fue el gran contrato con China la estándar que había inaugurado en Villaverde es la misma que casi he cerrado en Villaverde varios años después
Puedo decir todas las cosas pero estándar eléctrica para mí ha sido una empresa modelo y muchos sentidos muy rígida muy seria pero cuando tenías problemas también los había resolver con economatos médicos particulares vacaciones particulares centro vacacional para los empleados en caso de traslados en instalaciones y no daba las dietas no eran adecuadas pagaban hoteles y restaurantes
Es decir creo que ha sido una empresa modelo
Gracias Raúl por compartir estos recuerdos relacionados con las centrales Pentaconta, en este caso como centralitas privadas. Un saludo.
Sistemas incompatibles.
Realizando el curso de formación Pentaconta 1000, en el año de 1975, en la Escuela de formación Standard Eléctrica, Cita en la calle Aravaca de Madrid, cuyos profesores fueron el señor Escuder, profesor: Generalidades del Pentaconta, el señor de Las Casas profesor: Tecnología Pentaconta. Había un tercer profesor que impartía la asignatura de Telefonía Manual, sin embargo y muy a mi pesar, no recuerdo su nombre.
Recuerdo una anécdota que nos contaba el señor Escuder, lleno de orgullo y satisfacción,
Resulta que cuando se implantó el sistema Pentaconta en Nueva York, las comunicaciones telefónicas quedaron divididas en dicha ciudad, según el Sistema de Central que tuviese cada distrito, bien fuese Rotari o bien Pentaconta.
La razón de este hecho venía motivada, porque hasta la fecha no habían logrado que las comunicaciones entre dichos Sistemas se entrelazaran.
Con la implantación del nuevo Sistema Pentaconta en las principales ciudades europeas, ocurrió más de los mismo, no podían entrelazarse entre si ambos Sistemas.
Este gran inconveniente lo resolvió Stándard Eléctrica de España. Realizaron una expectante demostración, a la cual asistieron invitados expertos de muy distintos países.
También recuerdo una célebre frase del señor Escuder: Para interpretar el Pentaconta, sólo hace falta saber leer. Agregando de seguido: Saber leer Pentaconta. Jeje.
Miguel Ángel, ¡Vaya memoria! Me parece recordar que también los tuve de profesores, pero en otro emplazamiento, creo que en Dr. Esquerdo. Aunque tiene su parte de verdad, la anécdota del sr. Escuder creo que está algo distorsionada, pues que yo sepa, nunca se instaló Pentaconta en NY, sería otro sistema de barras cruzadas como el sistema Crossbar n.1 o n. 5. Eso sí, una de las primeras uniones del Pentaconta a otros sistemas, se realizó desde la central de Igualada a la red provincial 7D de Barcelona en 1964, aproximadamente año y medio después de su inauguración.
Hola Emilio y demás compañeros:
Puede que sea como tú apuntas, o que fuese otra ciudad americana. 46 años posibilita razonables dudas y confusiones en la memoria.
No obstante, teniendo en cuenta que cuando el señor Escuder narró esta la anécdota, estábamos en el contexto de formación del Pentaconta.
Saludos, Miguel Ángel
Yo empecé en Corea luego fui a inaugurar Villaverde con Franco y Cuzco, aprobé para hacer el curso de Comprobador y mi jefe no me dejó, me salí fui a Brasil (trabajé como Auxiliar Técnico Inspector de alta y baja tensión electricidad), hice el curso en el 69 en Dc, Esquerdo con Escudero, Casas y Paramai, trabajé en el Pentaconta y en Villaverde con más de 2 millones de lineas para China del 1240, es decir que comencé y cerré Villaverde.
Me ha llegado via Facebook el siguiente comentario:
«hola Emilio, he leído tus anécdotas sobre tus inicios en standard Eléctrica y quiero decirte que yo estuve en la central Barcelona España en la época que vinieron las chicas a trabajar a Barcelona, llegué a salir con una de ellas, yo tenía 20 años y ella toda una mujerona……… fue solo un día, no pasó nada, pero lo recuerdo gratamente.»
Me alegro poder compartir estos recuerdos.
Yo, modestamente, fui el responsable directo por parte de ITT Standard Eléctrica S.A. de la puesta en servicio de la primera conexión telefónica automática internacional en España.
Mediante 10 líneas quedaron unidas las ciudades de Barcelona y Perpiñan.
Esto se hizo a través de la CAI 500 instalada en la 7° planta de la central de Telefónica de la Plaza de Cataluña, que unía con Zaragoza y Madrid
Daniel, es un placer y un honor tener a lectores como tú que han sido protagonistas de la telefonía en nuestro país. Si no me equivoco, te tuve de jefe en la central de Barcelona-Horta allá por 1971 cuando yo era un novato. También sería un honor que compartieras tus vivencias con nosotros.
Que recuerdos!!
Trabajé instalando centrales telefónicas Pentaconta para SESA en Montevideo, Uruguay, allá por 1977-78
me guardo la foto!, (no habían maquinas pequeñas para sacarles foto por aquellos años)
Jestem z Polski, Pracowałem na Pentaconcie. Stworzyłem symulator. Opis dostępny po hiszapńsku.
Linki:
https://pentaconta-symulator.prv.pl/
https://www.youtube.com/watch?v=Akm3rEgQgOQ&list=PL0ECDGonbwc0-ansyVp4fDoPOB-fiwrSj&index=1
Pozdrawiam
Świetna robota! Gratulacje. Chcielibyśmy zająć się wersją hiszpańską, jeśli wyrażysz na to zgodę.
¡Magnífico trabajo! Enhorabuena. Nos gustaría trabajar en la versión española, si nos autorizas.
Oczywiście, wyrażam zgodę. Bawcie się dobrze 🙂 i dajcie znać jak Wam poszło.
Pozdrawiam
Gracias, lo tendremos algo difícil, por dos razones, la primera es que en España se instaló básicamente P-1000A con 20 cuadros de abonados con 52 abonados cada uno, y lo segundo el idioma. Pero lo intentaremos.
Dziękujemy, będzie to dla nas nieco trudne z dwóch powodów: po pierwsze, w Hiszpanii zainstalowano głównie modele P-1000A z 20 tabelami abonentów, po 52 abonentów w każdej, a po drugie – kwestia języka. Ale spróbujemy.
El Pentacónta era muy rígido
Cada cuadro de cincuentena 1002 tenía cincuenta abonados más dos de pruebas
Una central normal eran mil abonados, registro 1.073, marcador de grupos traductores y auxiliares de enlaces etcétera.
Si solo extrapolábamos podíamos hacer centrales de dos mil, de tres mil, cinco mil, diez mil, 20.000 o 30.000 pero el grupo principal dijéramos que era la constitución de mil abonados.
El índice de calidad era máximo y había un problema de que cuando se inauguraba una central muchos de los usuarios anteriores no sabía cómo funcionaba.
En una población de España, Almansa, inauguramos la central y constatábamos que había un señor que llave que cuando no sé que lo que hacía la central se movía.
Al segundo o tercer día de la inauguración nos enteramos que era un hostal. El recepcionista al levantar el teléfono y escuchar el tono de invitar a transmitir decía que le estaban insultando.
Hasta que ya supo que cuando descolgaba el teléfono y recibía la invitación a transmitir tenía que marcar el número de la persona a la cual quería dirigir la llamada.
Quizá os parezca hoy en día un poco absurdo pero en un año setenta y uno, setenta y dos, había mucho desconocimiento de lo que sería la telefonía automática, porque la mayoría de las centrales eran atendidas por mujeres, chicas o chicos que pedían conectar con un número determinado.
Mogę dostosować. Potrzebuję dokładny opis ESL : ST00/ST19? Jakie wyposażenia poza numeracją. W PC 1000C, pojemność ST 74 wyposażenia abonenckie. ST00, 01, 02, 03, 04, 05 – 71 wyposażeń zwykłych, 3 poza numeracji. ST06 – wszystkie wyposażenia zwykłe. Podobnie dla ST 07, 08, 09, 10, 11,12. ST13. Jak w Hiszpanii?
Enlace a la versión Pentaconta A:
https://1drv.ms/u/c/8168ff6dc844a12f/IQBwReWXcLVoT6TVExDQvQNUAWC3M0Xz2sI4H2EKHDKCXAI?e=30oZgG
Contiene únicamente archivos de Excel. También es necesario descargar los archivos anteriores.
Cara al sol, amigos.
Cześć,
Link do Pentaconta A:
https://pentaconta-symulator.prv.pl/
Plik Penatconta_A.rar
To są same pliki Excela. Należy pobrać również Pentaconta.rar
20 ST, 52 wyposażenia abonenckie. Wybierak krzyżowy w ST 52 wyjściowy.
Pozdrawiam
