Poniendo en marcha la maqueta Rotary 7A2 de la ETSIT UPM

Nos hemos empeñado en una apasionante aventura… ¡una locura! Pero si no lo hacemos en el año del centenario de Telefónica … ¿cuándo?

Desde hace años hemos intentando, en varias ocasiones, salvar y conservar los últimos equipos de telefonía que quedan en España. Lo intentamos varias veces con la maqueta del MORE de la central de Delicias en Madrid, de la que no sabemos nada (¿habrá oportunidad aún antes de que se abandone el viejo edificio ya enajenado?).

La iniciativa surgió en noviembre del año pasado, a raíz de un reencuentro de los alumnos de la ETSIT que empezaron los estudios en 1983.

En el Museo de la Escuela (Museo de Telecomunicaciones Profesor Joaquín Serna) hay una maqueta de central Rotary-7A2 cedida por la Fundación Telefónica en 1996. Nuestro colega Javier García Algarra preguntó al profesor Enrique Calleja si había estado alguna vez operativa y él no lo recordaba. A partir de ahí empezó la misión «Revivir la Rotary» de Teleco.

A partir de ahí, en cuanto Javier nos contó la iniciativa y aprovechando nuestra participación en el Foro Histórico nos pusimos en marcha.

Buscando «know how»

La primera dificultad a vencer es encontrar expertos en el Rotary. ¿Quién trabajó en aquellos equipos de conmutación rotativa que funcionaron durante 67 años en la red de Telefónica, entre 1926 y 1993¹?

Recurriendo a todos los contactos nos pusimos a ello. Como es fácil imaginar son muy pocos los veteranos con experiencia en aquellos sistemas en disposición a echarnos una mano. Muy mayores y muchos fallecidos… pero seguimos buscando.

A pesar de todo, José Luis Fernández Sánchez que trabajó en el Rotary 7A2 de Madrid/Delicias, Pedro Nolasco de Sevilla que fue mecánico, en la central Rotary de Clot, en Barcelona, los años 88 y 89. y Miguel Ángel Sancho que inició su carrera telefónica en la central de Gran Vía a finales de los 70′ se apuntaron con ilusión a la tarea y al equipo. Además, contamos Juan Pedro Alcaide, leyenda viva de la conmutación electromecánica, con el que trabajamos también en el proyecto de salvar el MORE.

La maqueta

Fue la primera maqueta cedida por la Fundación Telefónica (entonces Arte y Tecnología), de varias, cedidas a Escuelas Universitarias y otras instituciones en los años 90 y que hoy forma parte principal del patrimonio conservado de equipos de conmutación electromecánica en España.

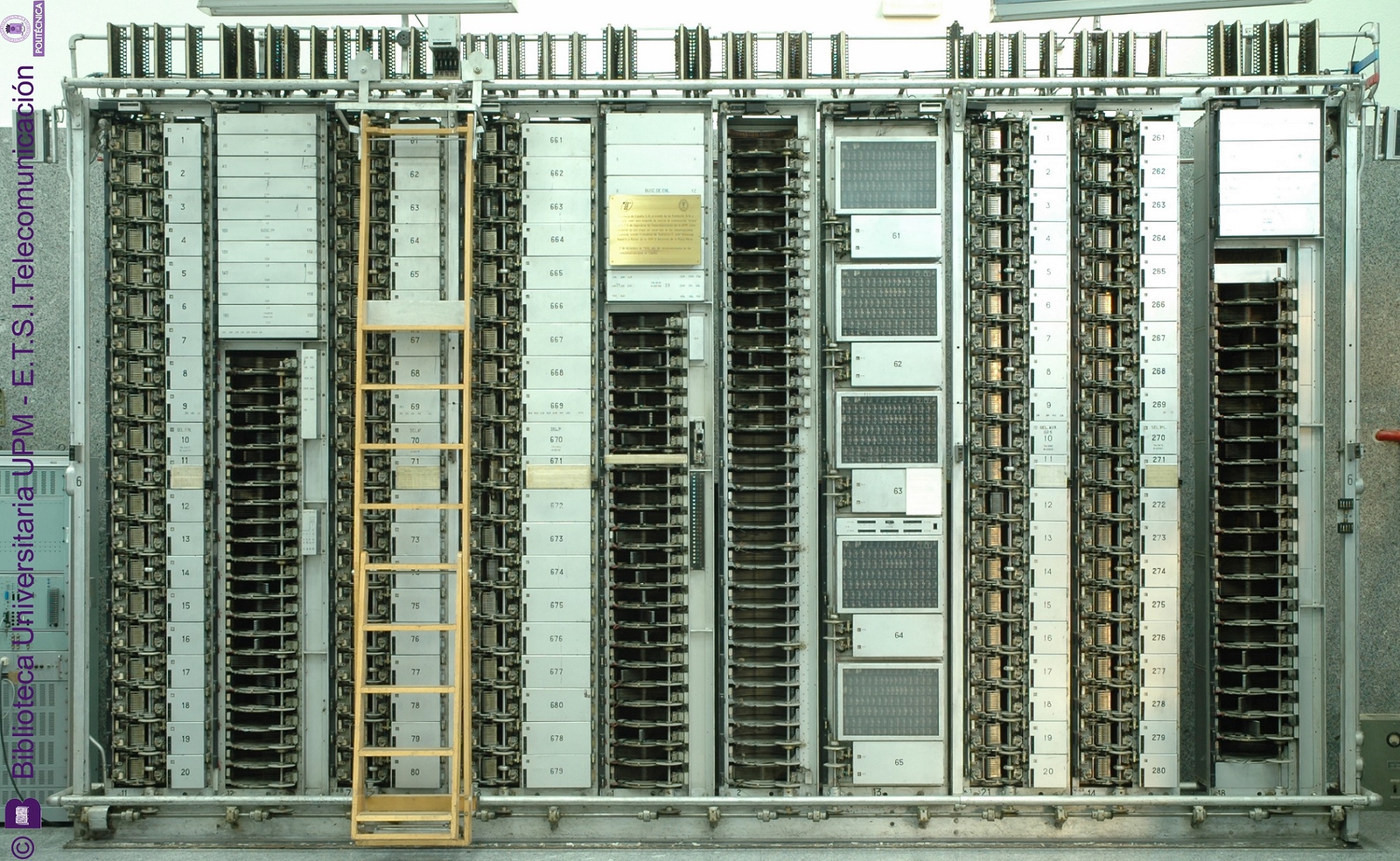

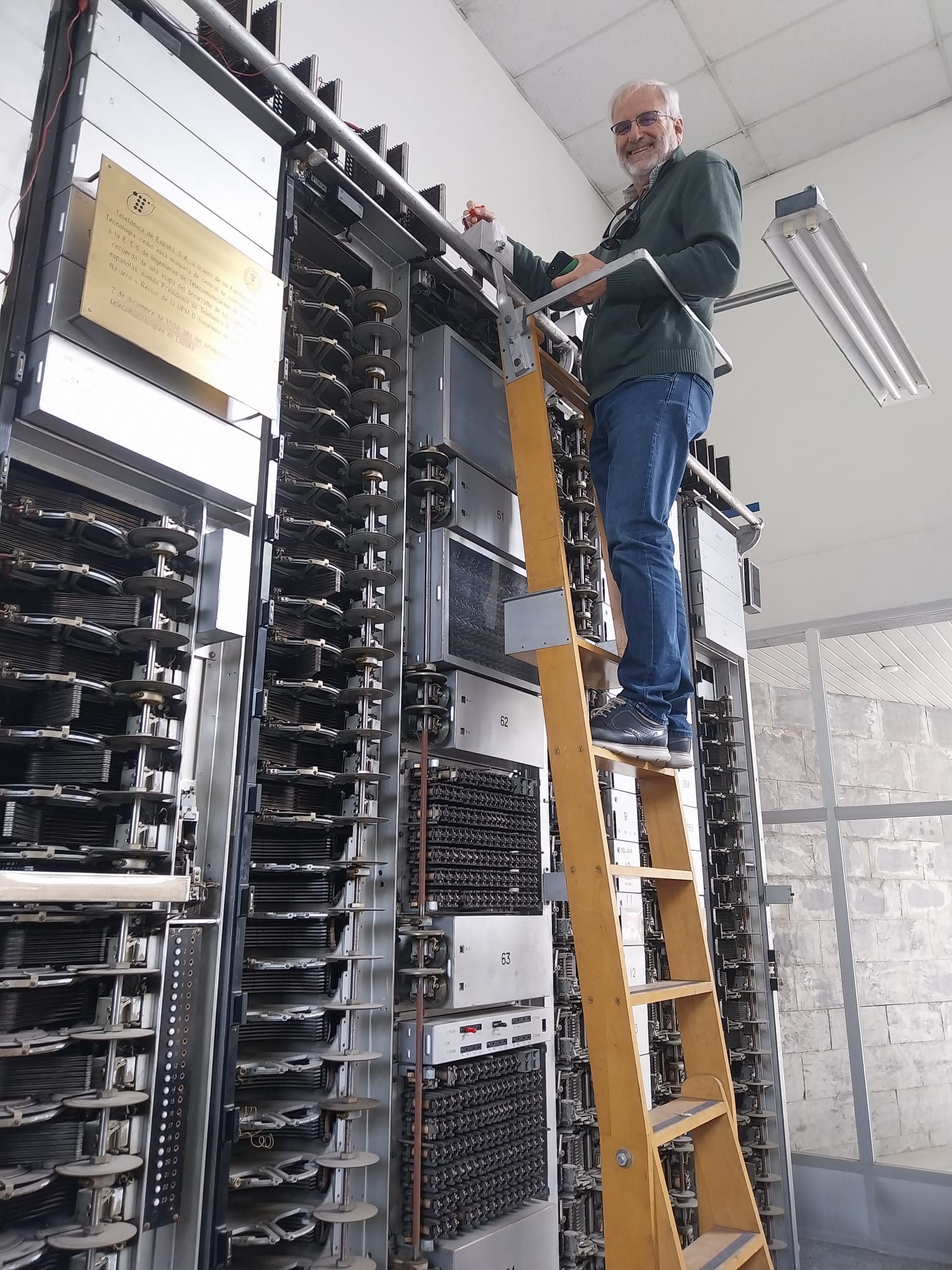

Se trata de una sección de Conmutación equipada para 200 líneas del sistema Rotary 7A2 compuesta por diez bastidores en una fila.

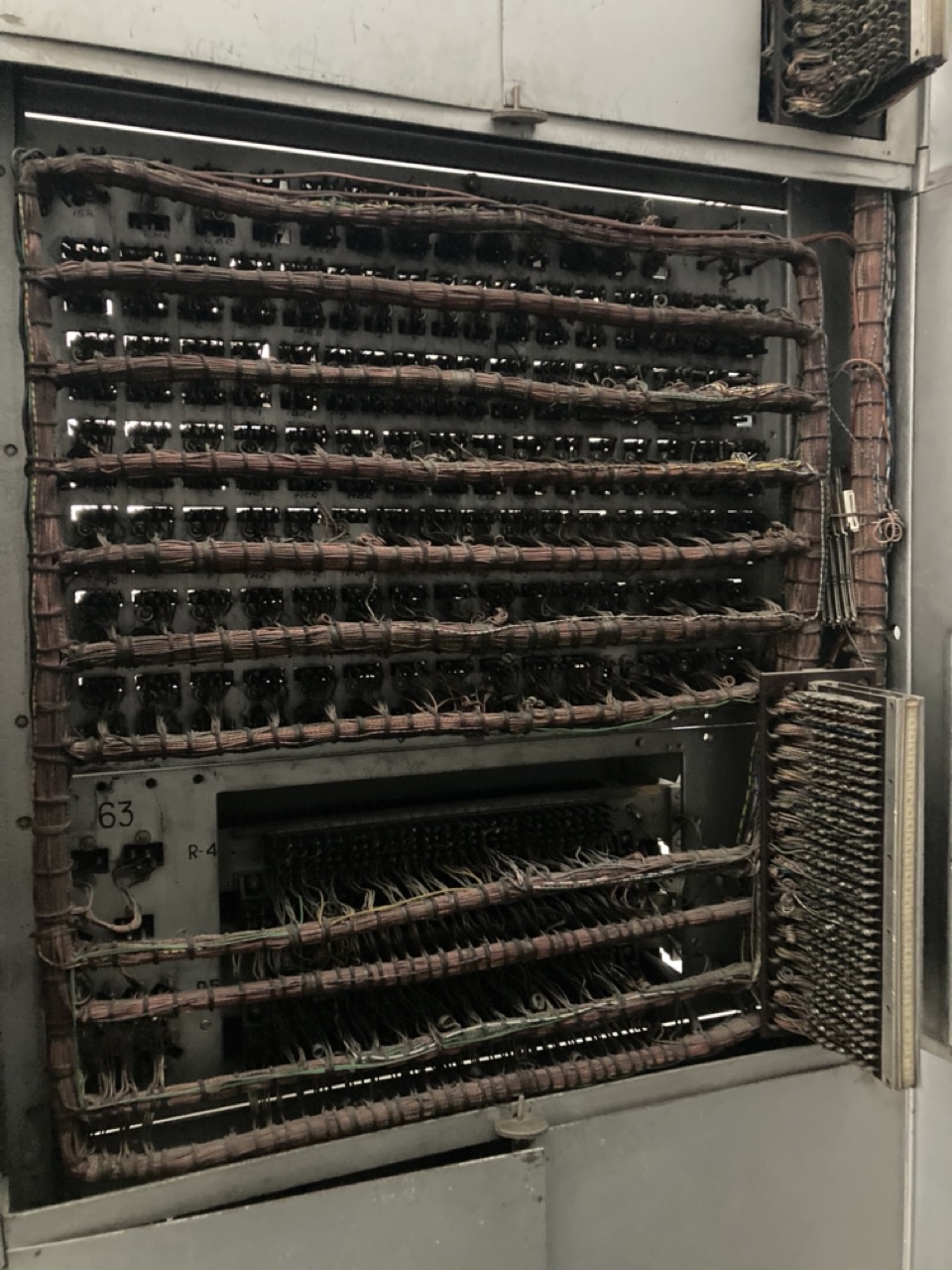

La maqueta es completa en cuanto a órganos, pero nunca pudo funcionar porque no está cableada. Ese es un obstáculo serio porque sin los esquemas de las formas de cable revivir a la Bella Durmiente es muy difícil.

Buscando los planos

En primer lugar, hemos recurrido a la Fundación Telefónica, que conserva la documentación esquemática descriptiva de los órganos y alguna otra de las contratas que en su momento realizaron las instalaciones que amablemente nos han hecho llegar, pero no hay esquemas de las formas de cable ni de las interconexiones entre bastidores.

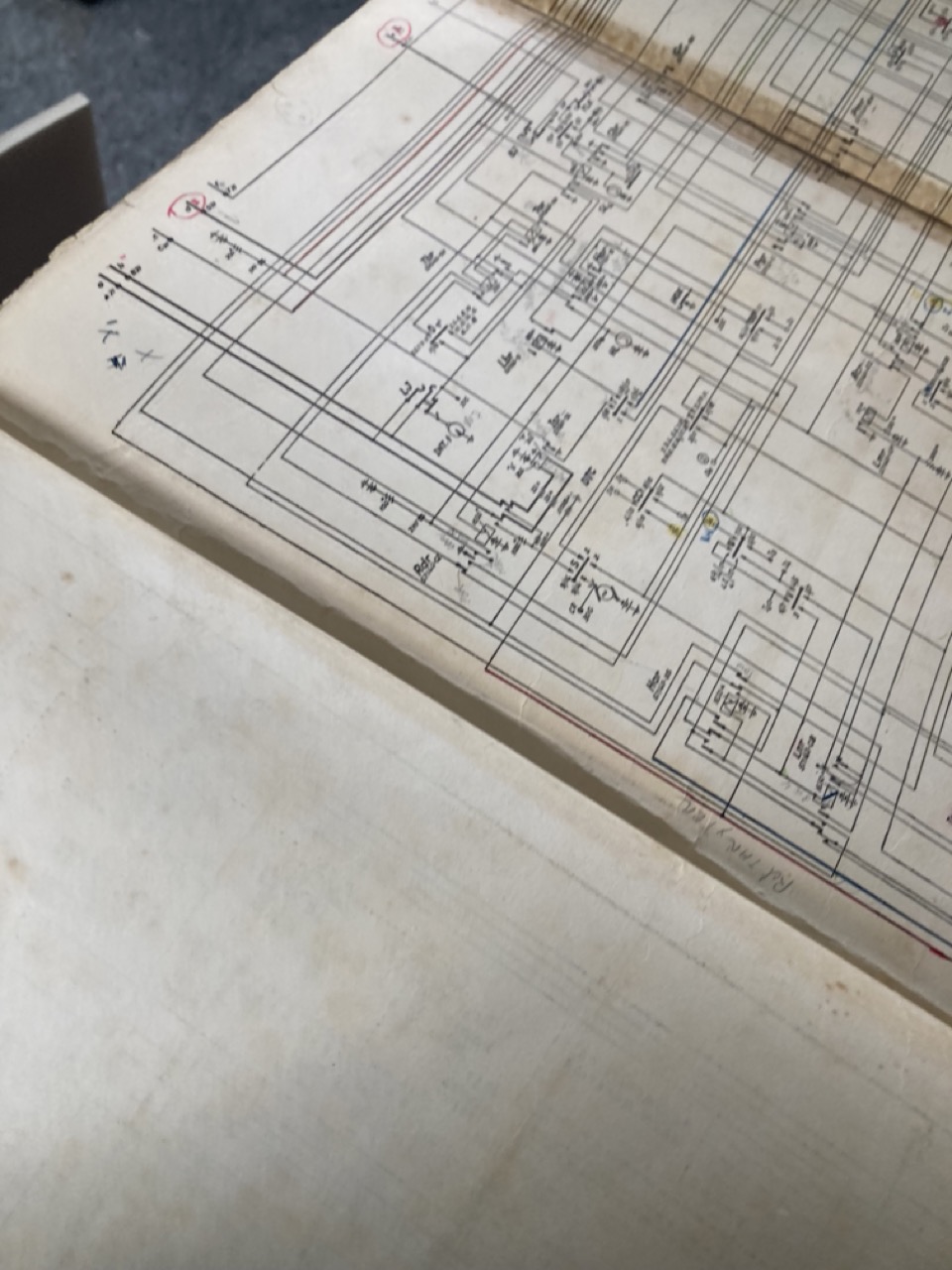

Hemos recurrido también al Museo Didáctico de las Telecomunicaciones de A Coruña. Allí Ernesto López Navéiras nos ha prestado todo un juego de esquemáticos de 7A2 que estamos empleando.

Nos hemos puesto en contacto también con varias de las universidades que tienen maquetas similares en España, como la UC3 en su campus de Leganés o la ETSIST del campus Sur de la UPM por medio de Rafael Herradon, y tampoco disponen de ellos. Finalmente, en el museo de la UPNA de Pamplona, dónde nuestro recordado colega Carlos Nagore desarrolló su pasión por el cuidado y enseñanza de estos sistemas durante sus últimos años, y gracias al profesor Rafael Ruiz que ha heredado sus papeles, parece que vamos a tener suerte. Y todo esto con la ayuda de Carmen Luengo desde la Biblioteca de la escuela.

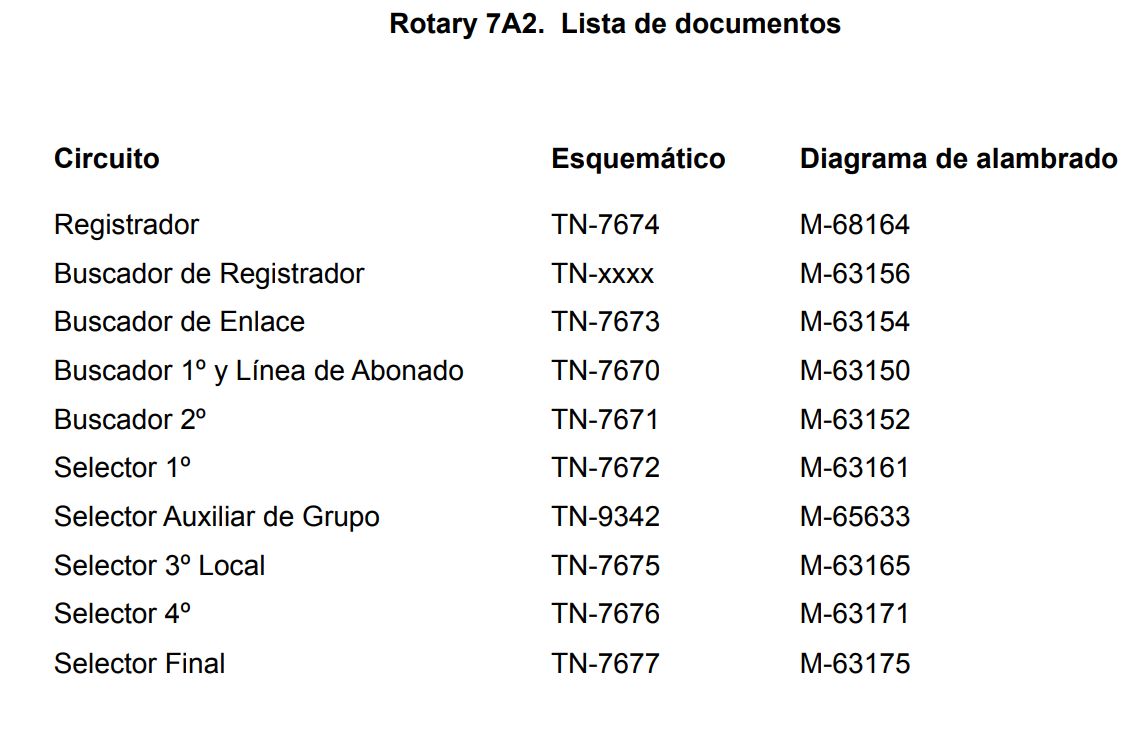

En la imagen la lista de documentación necesaria, en especial los diagramas de alambrado.

Con la colaboración de varios telefónicos ya hemos conseguido alguno de los anteriores y actualmente (actualizado a 11 de abril de 2024) sólo nos faltan los siguientes diagramas de alambrado:

NOMBRE DEL PLANO QUE NECESITAMOS	CÓDIGO
DIAGRAMA DE ALAMBRADO DE BUSCADOR DE ENLACE  S.A.7-A2	M-63154
DIAGRAMA DE ALAMBRADO DE BUSCADOR  2º  S.A. 7-A2	M-63152
DIAGRAMA DE ALAMBRADO DE SELECTOR AUXILIAR  S.A. 7-A2	M-65633
DIAGRAMA DE ALAMBRADO DE SELECTOR 3º LOCAL  S.A. 7-A2	M-63165
DIAGRAMA DE ALAMBRADO DE SELECTOR 4º  S.A. 7-A2	M-63171
DIAGRAMA DE ALAMBRADO DE SELECTOR FINAL S.A. 7-A2	M-63175

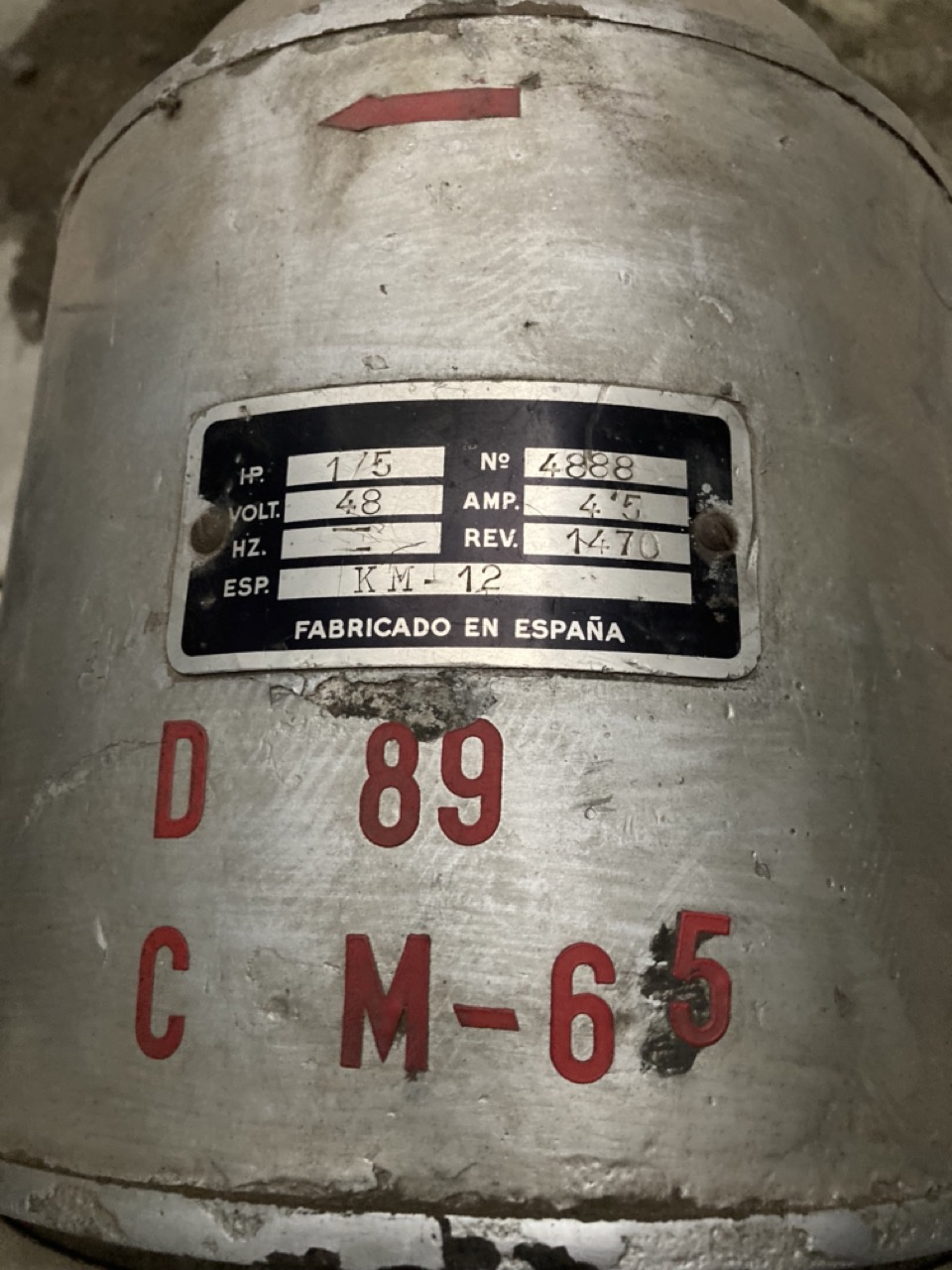

Arrancando motores

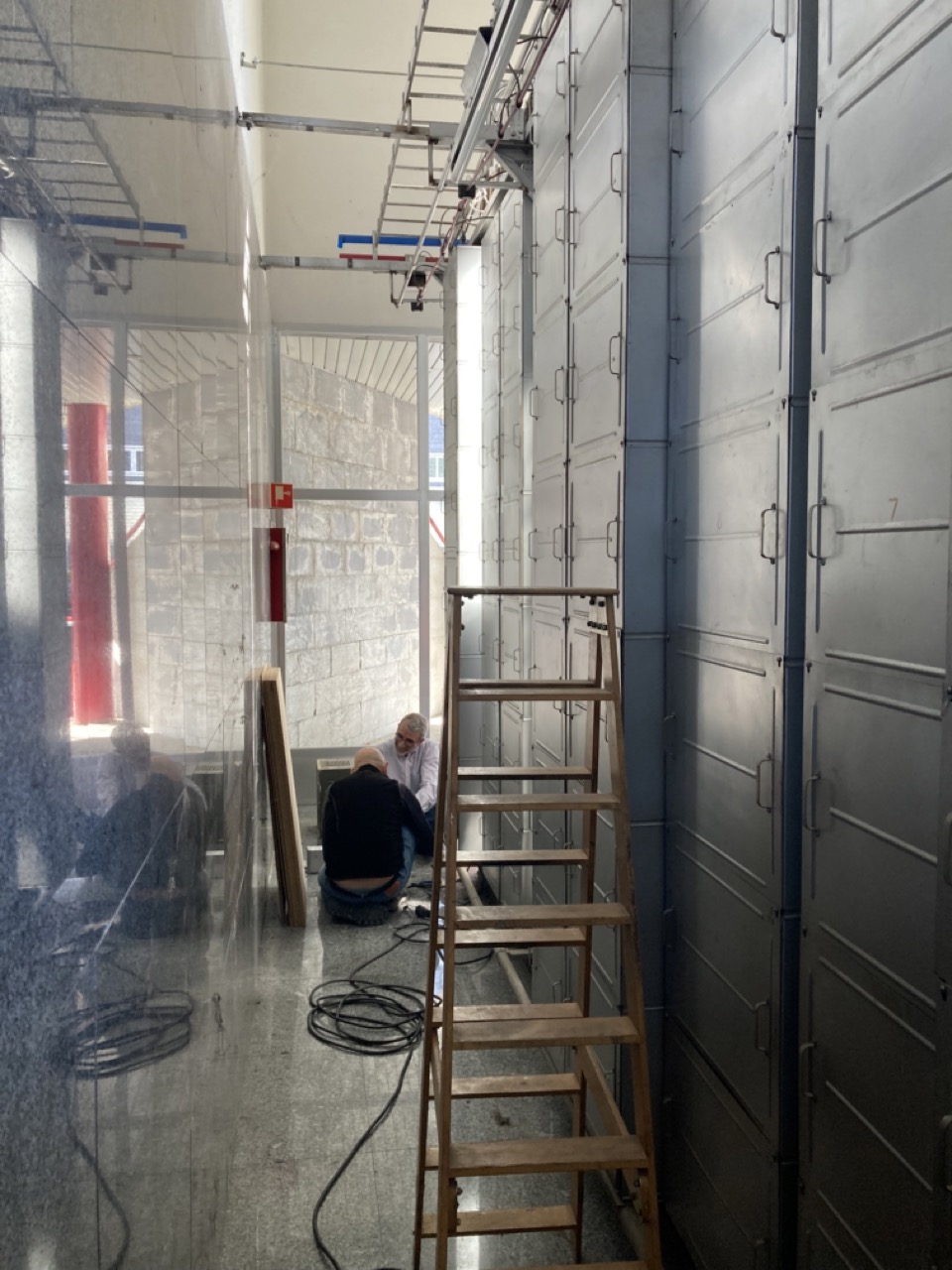

Puestos a la tarea, se han realizado ya varias sesiones de trabajo lideradas por Miguel Ángel. Después de la preceptiva exploración visual, parece que no falta nada, todos los elementos están bastante sucios del polvo acumulado de treinta años, esto habrá que resolverlo, pero después. Sí, hay que tenerlo en cuenta. En su día se usaba freón, pero ya desde hace mucho está totalmente prohibido. Luego se hacía con una aspiradora y pequeños cepillos, lija fina, aceite de máquina y grasa consistente, quedará poca gente que lo sepa hacer.

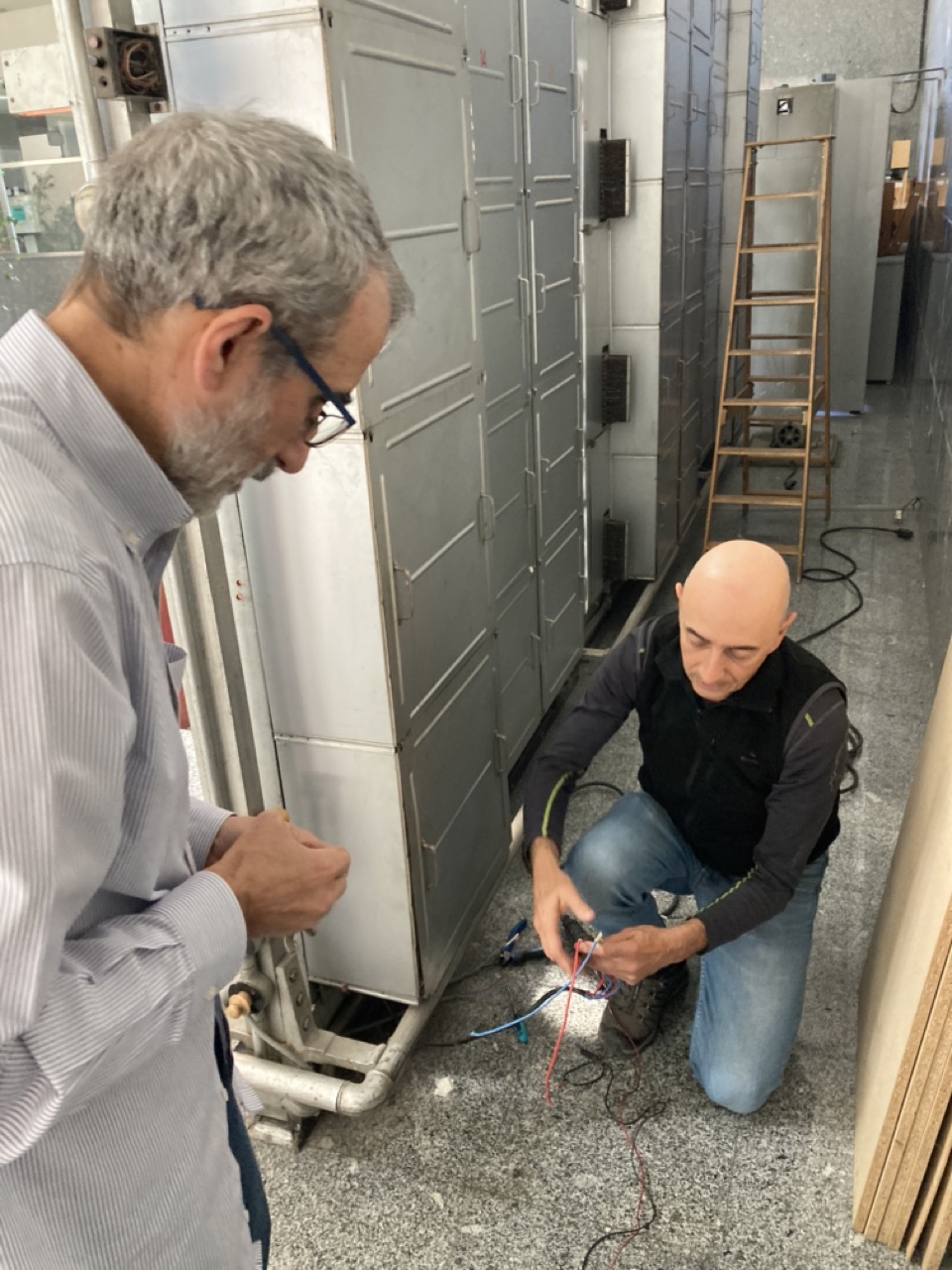

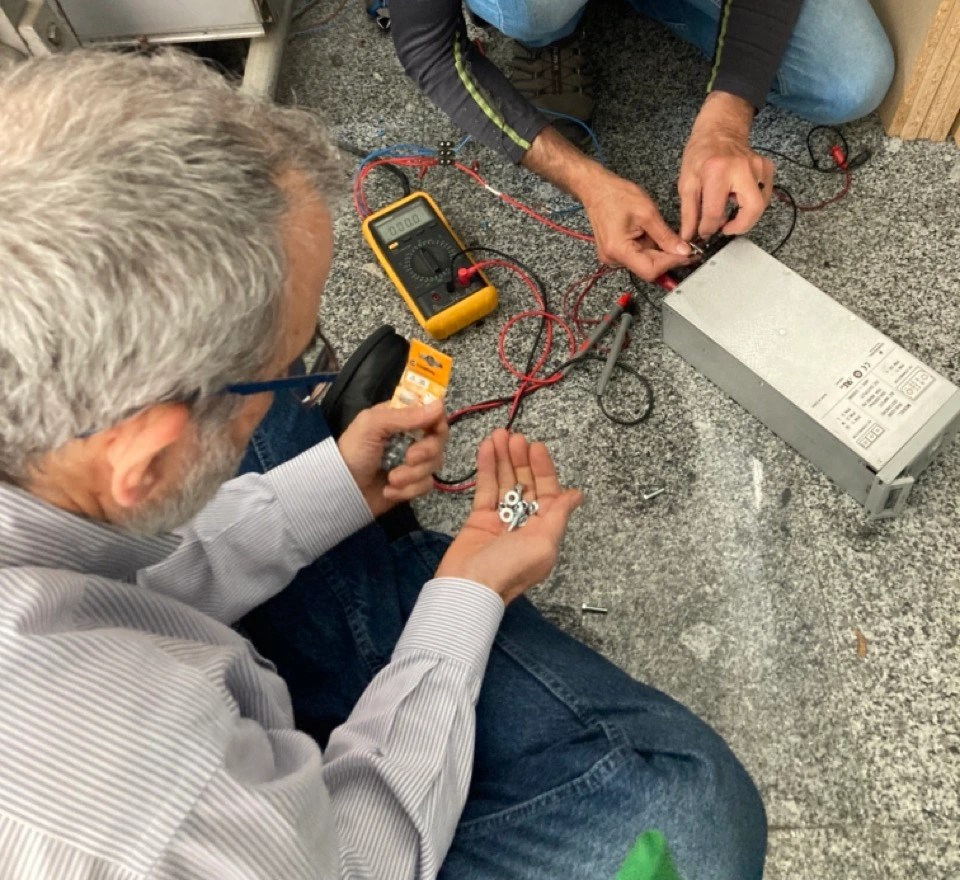

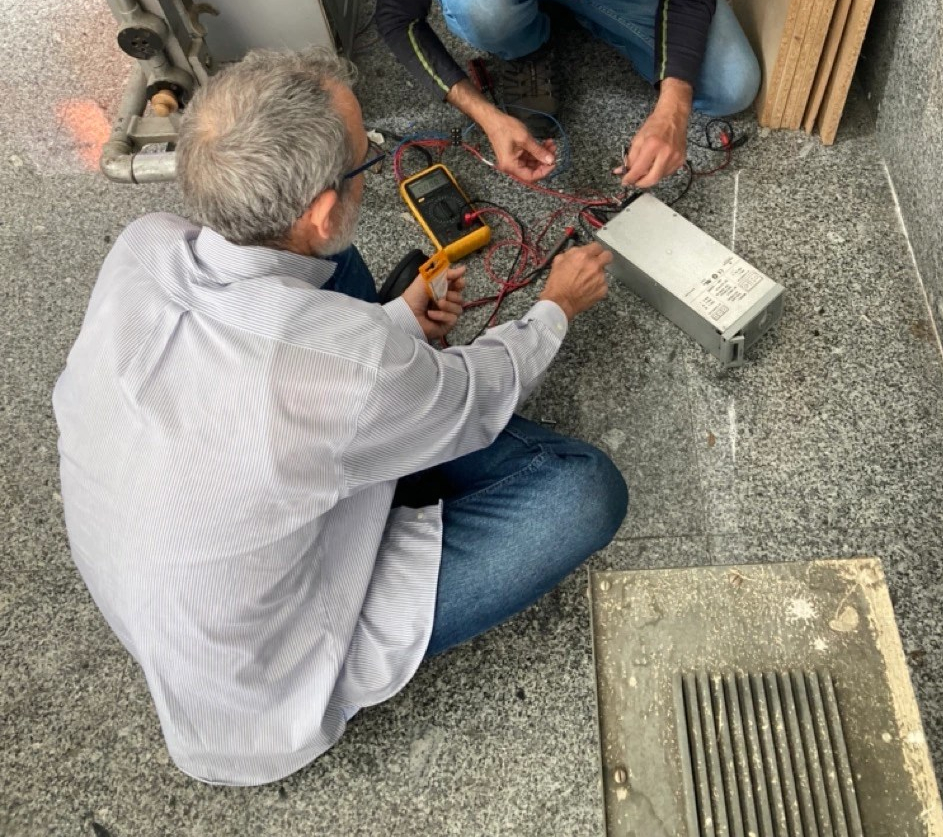

Comenzamos con el suministro de energía. Veamos, el enchufe… ¡aquí! El convertidor de CC para suministro de los -48v… ¡AVERIADO! Lo pone claramente en un papel adosado. Sin pensárselo dos veces, Miguel Ángel se lo lleva a casa para «cacharrearlo» buscando la avería. No es fácil, el transformador parece en corto. Habrá que buscar uno nuevo. Mientras tantos tiramos de nuestros recursos. Miguel Ángel tiene un convertidor de prestaciones parecidas y en la empresa de Juan Javier Iglesia, otro teleco que le va el tema nos prestan otro. Con esto… ¡arrancamos motores!. Y si lo conseguimos, luego habrá que ir paso a paso conectando etapas y para esto sí tenemos planos bien y sí no, habrá que ir tirando del hilo con los esquemas.

¡Y arrancó!

Comenzando por el principio: Abonado A descuelga…

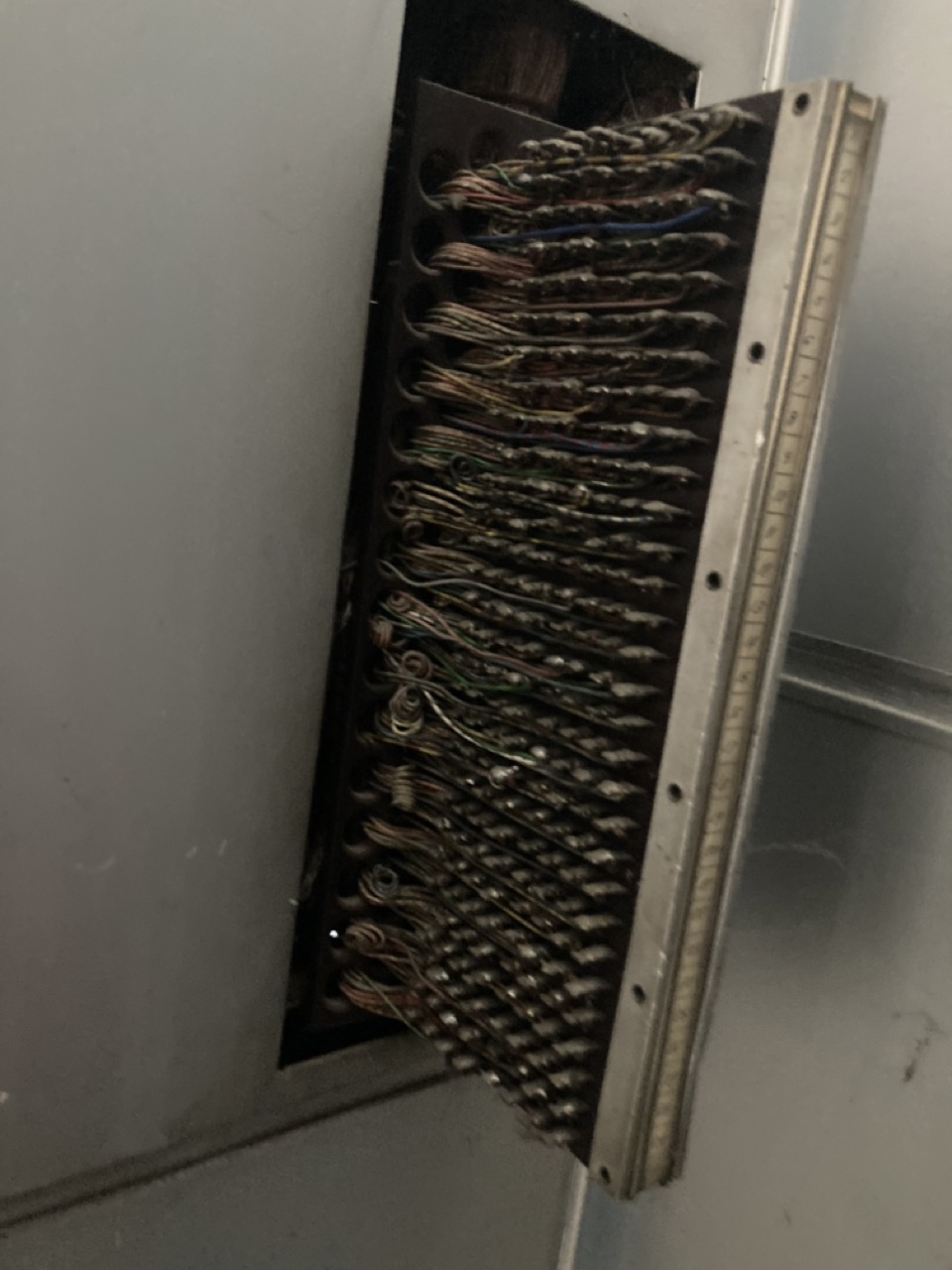

Un teléfono, un viejo Heraldo nos servirá. Un par de hilos a la regleta de buscadores primeros, y descolgar… ¿se mueve algo?

La falta de los planos de detalle nos obliga a hacer «ingeniería inversa». Método de prueba y ensayo. Es lo que hay. No obstante, Juan Pedro Alcaide con los apuntes obtenidos de la observación de la maqueta nos preparó un detallado documento que resulta de uso obligado en la tarea junto con los manuales y apuntes que entre todos vamos recopilando.

Todo el equipo mecánicamente parece que va bien y todos los bastidores están alimentados correctamente. No obstante, a simple vista, las maquinas tienen muchas averías, incluso en posición de reposo, lo que era de esperar.

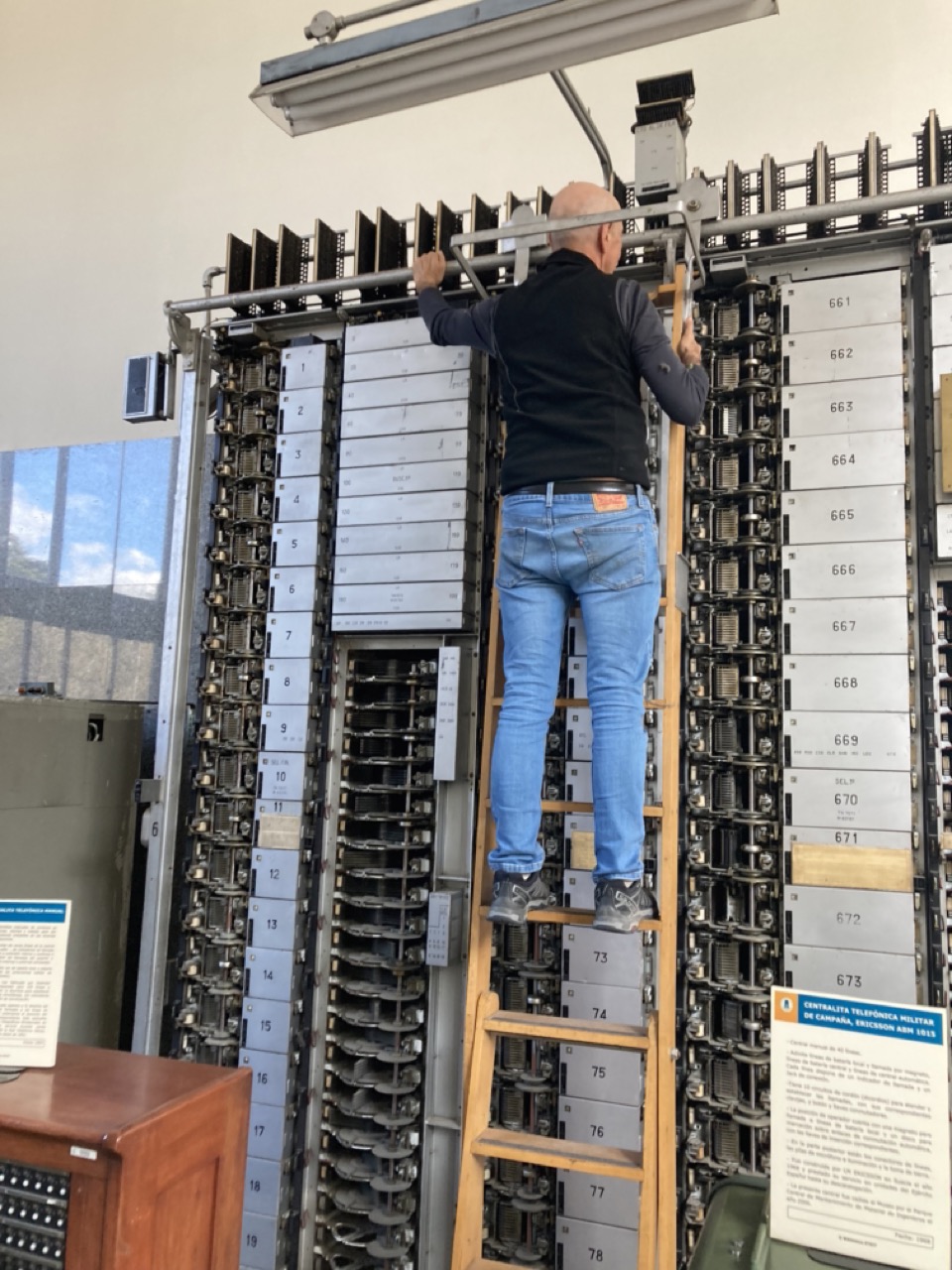

Ahora lo siguiente es ir paso a paso en las diferentes fases de la llamada, seleccionando alguna máquina de cada etapa que veamos que esté mejor y a una altura razonable para que se puedan hacer, en su momento, demostraciones didácticas.

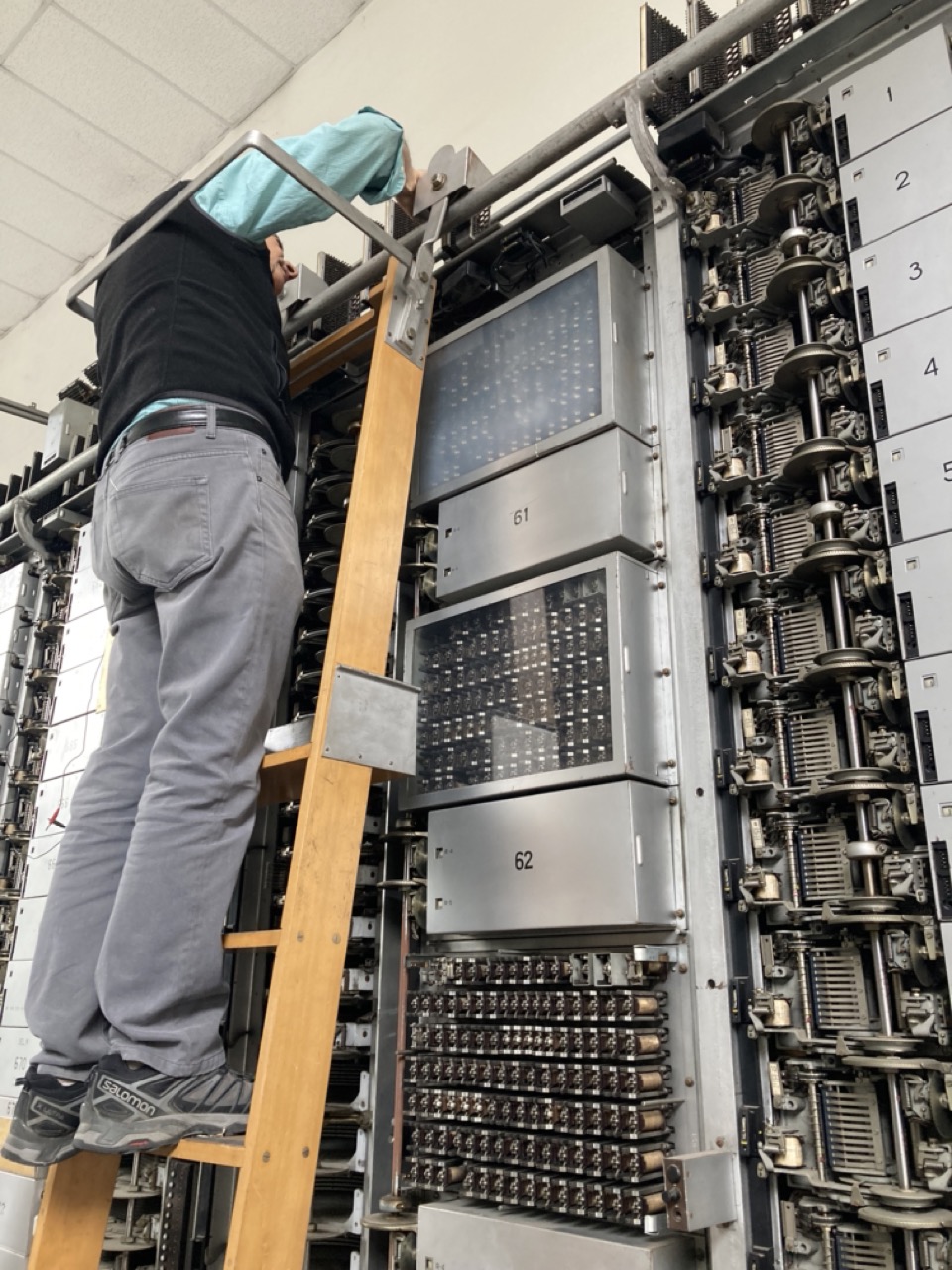

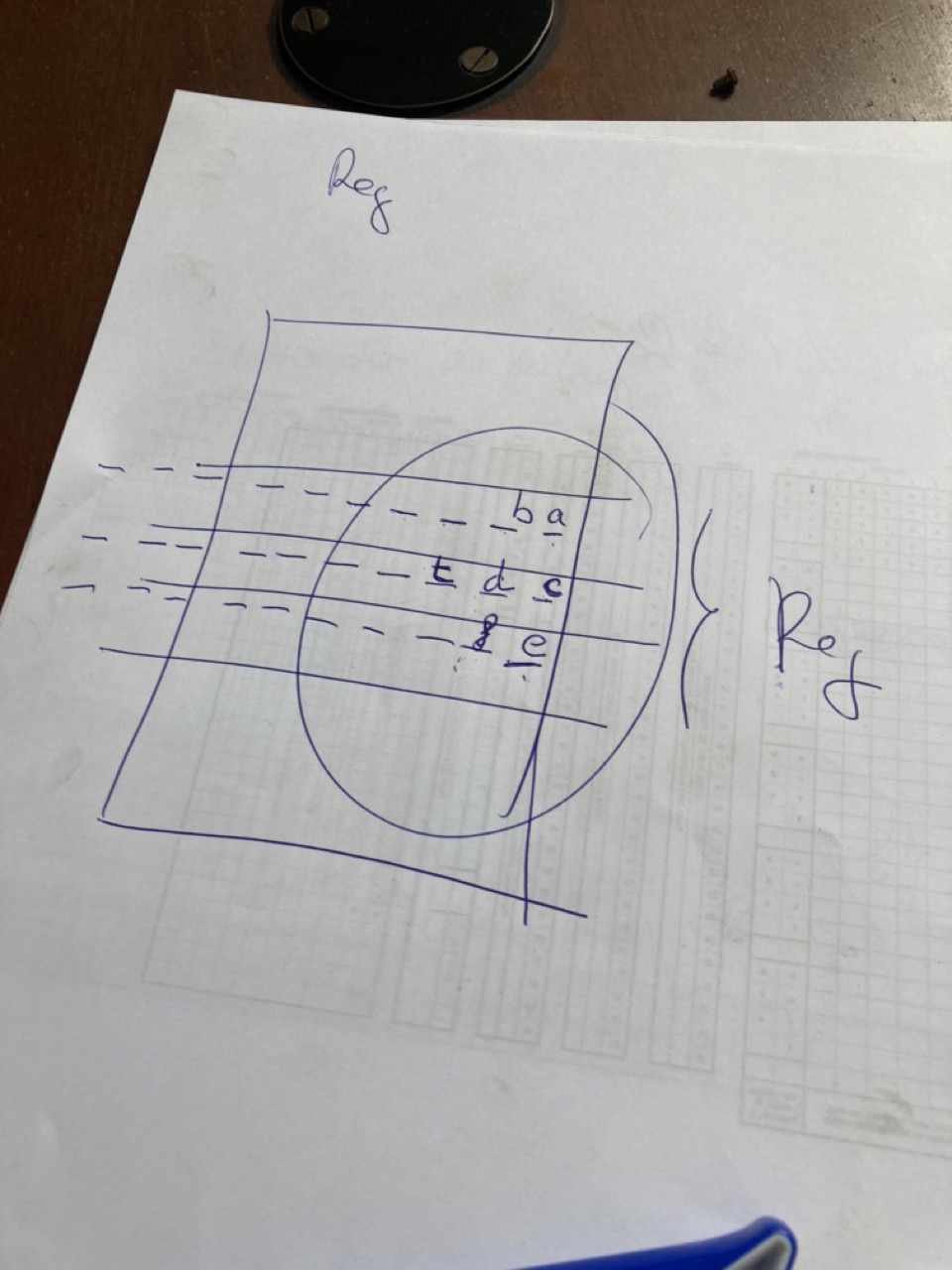

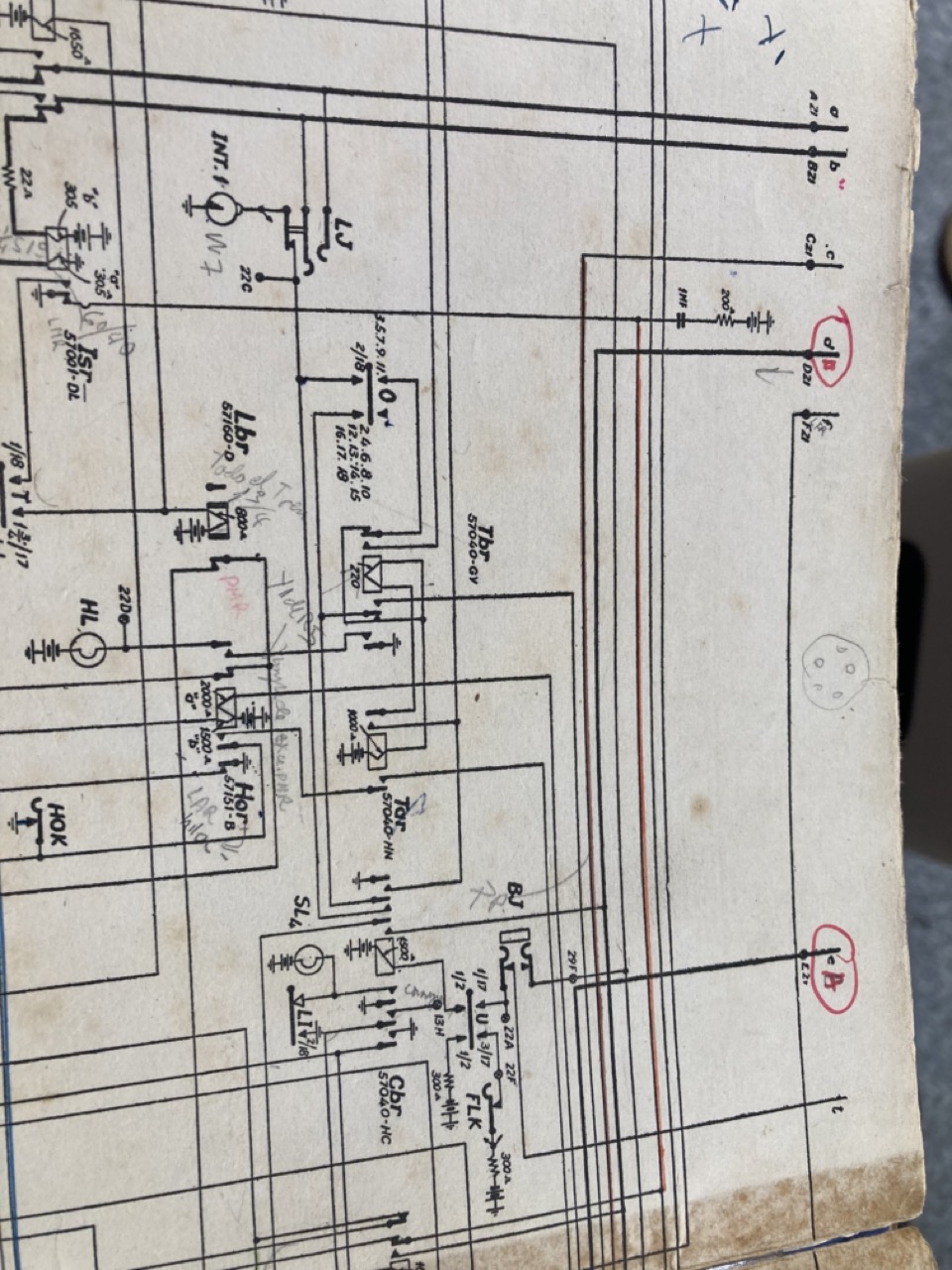

Para ello necesitamos los esquemas y descripción de circuitos que tenemos e ir quitando las averías que nos vayamos encontrado. Pero ya necesitamos cablear las interconexiones entre las diferentes etapas y para ello usaremos los esquemas de Juan Pedro y e ir timbrando² para identificar los terminales.

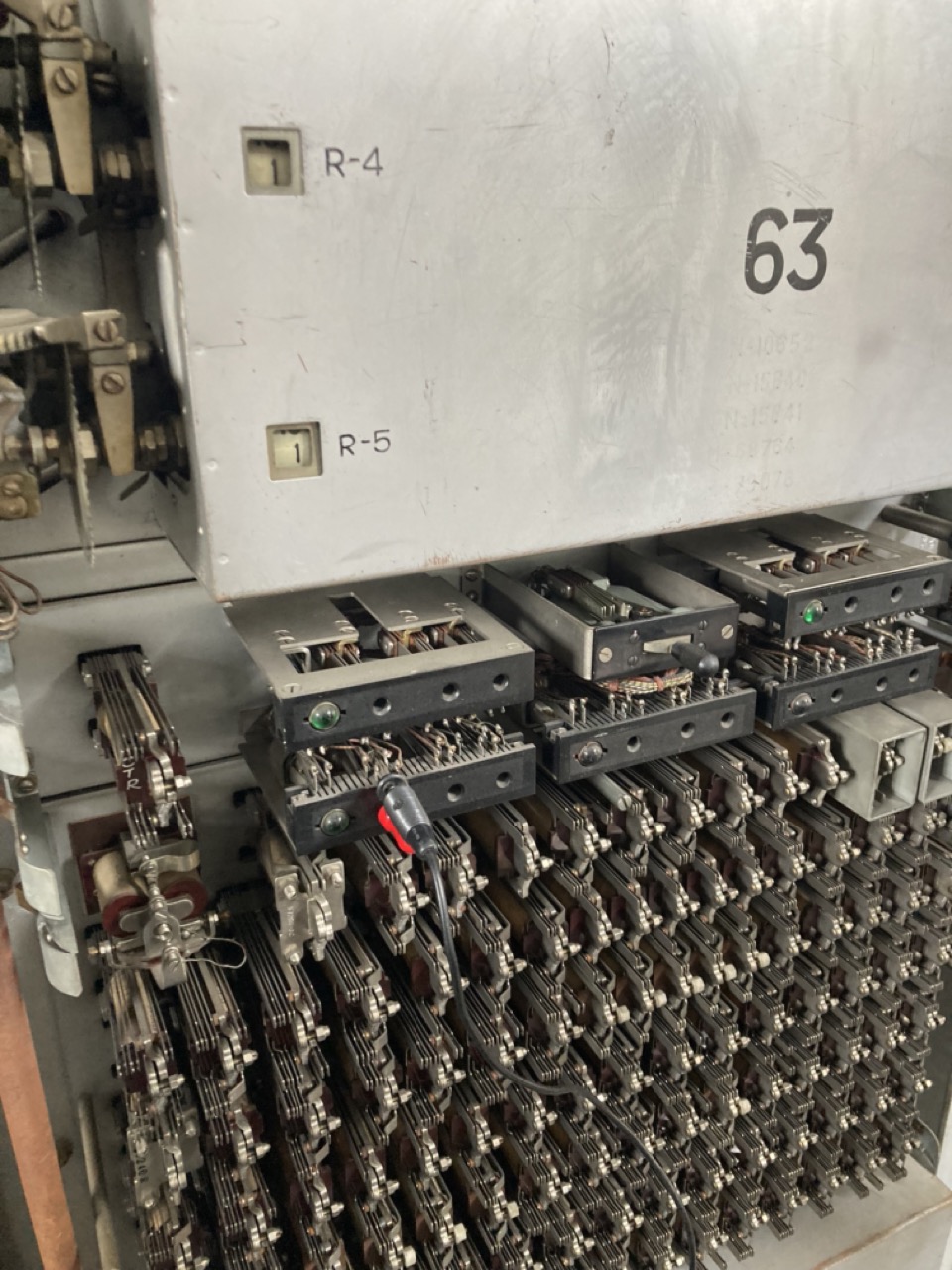

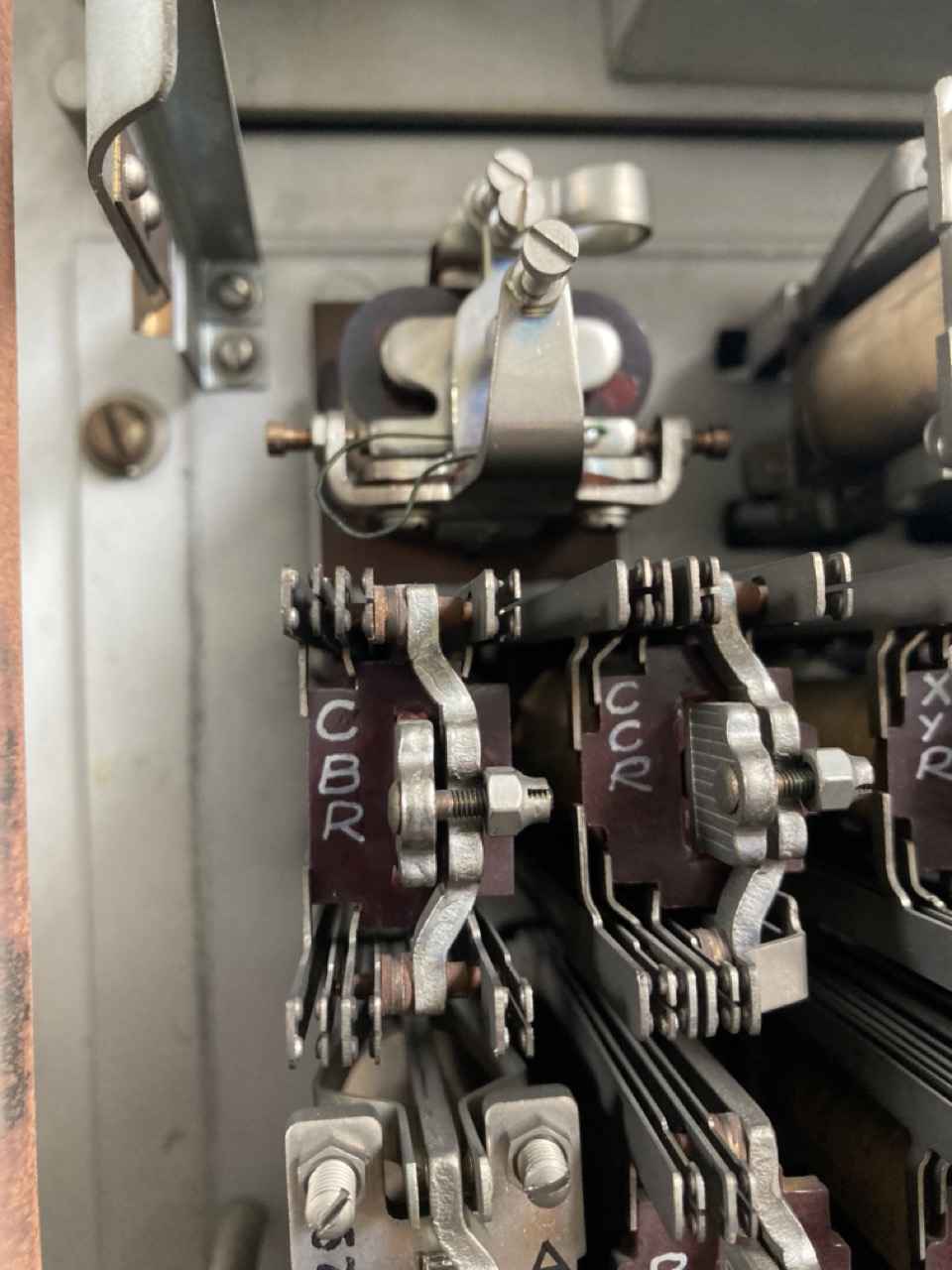

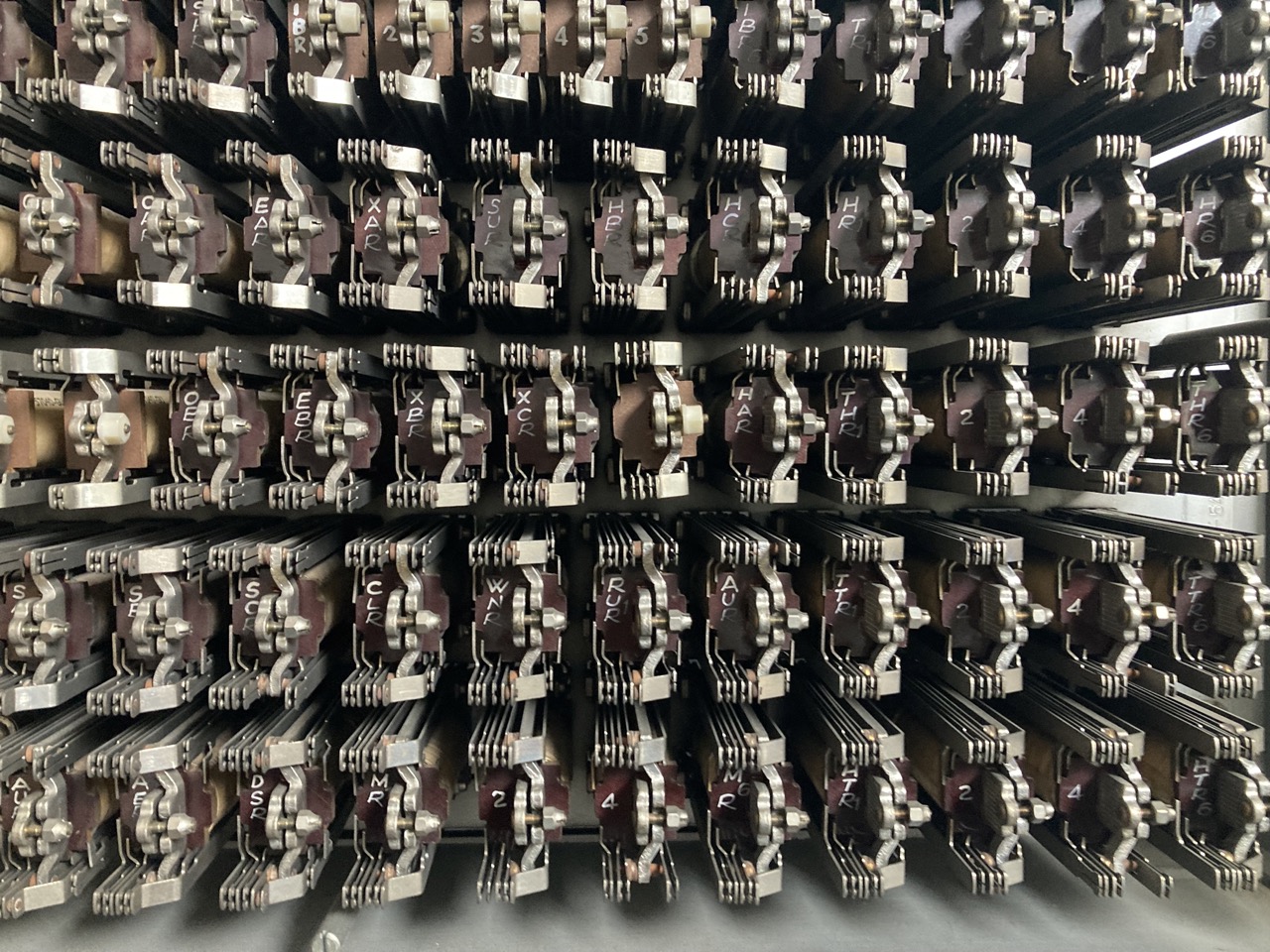

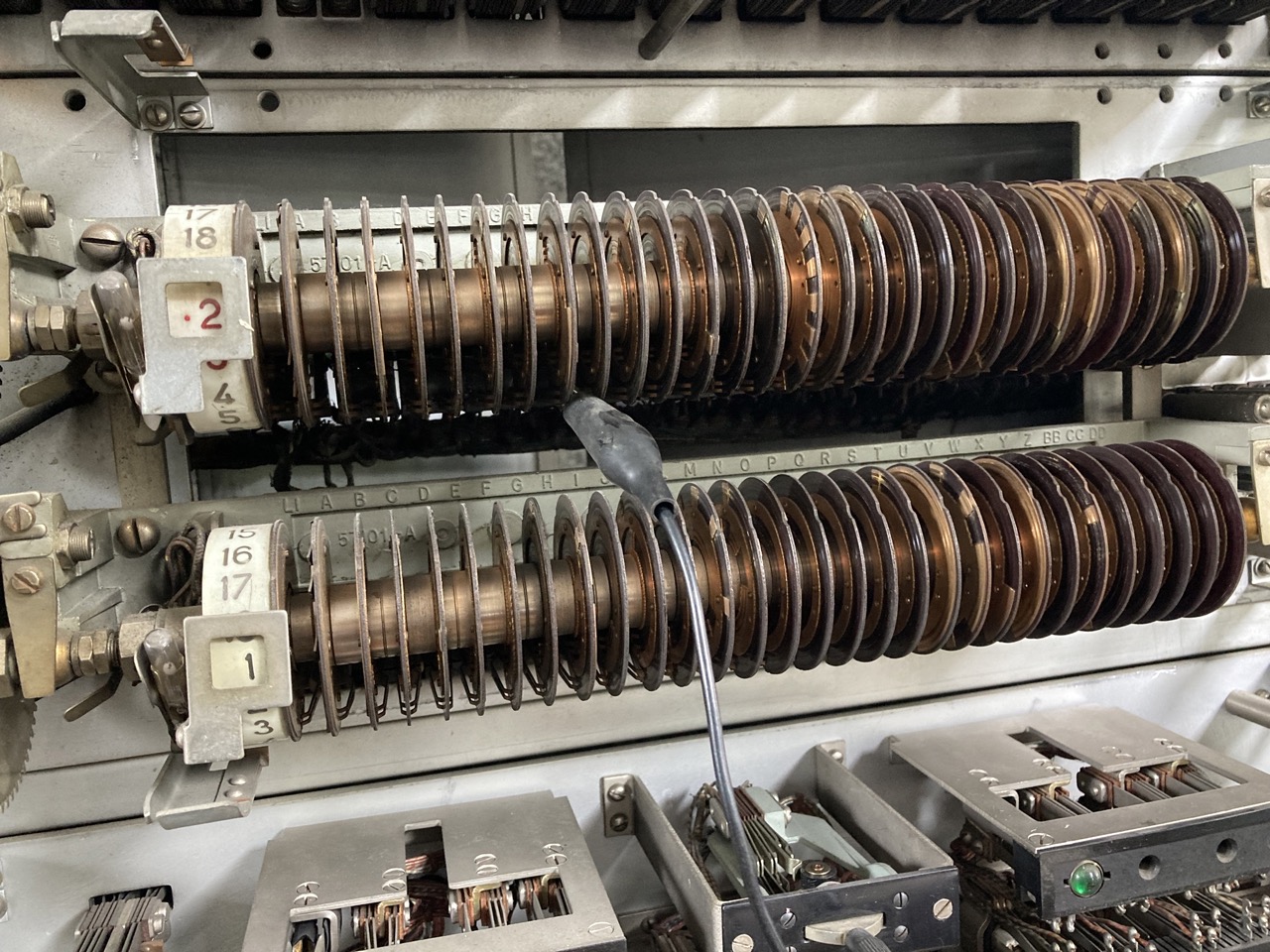

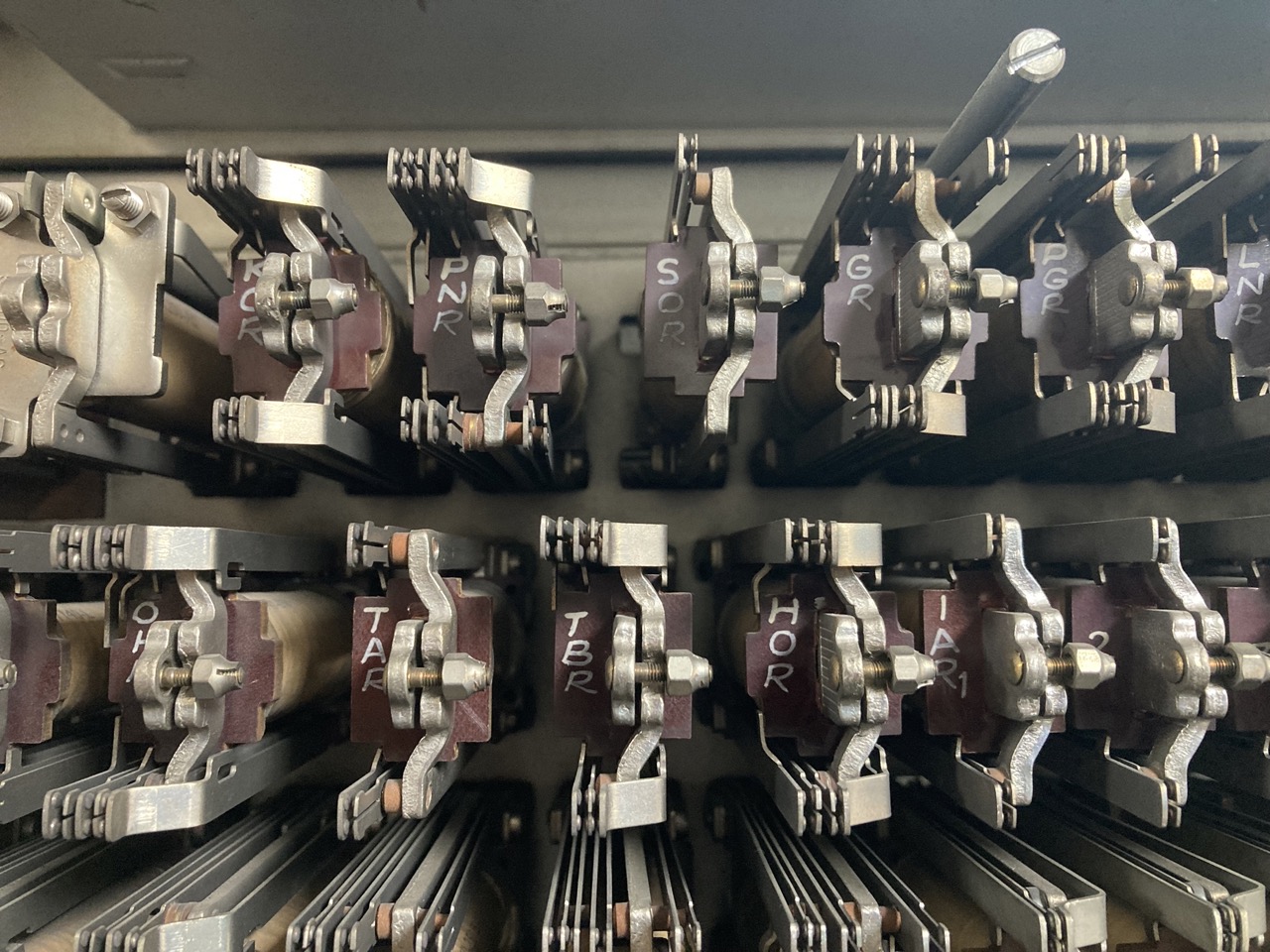

Y tirando de esquemas, hemos llegado hasta el Registrador… el corazón de la central en el que se almacenan los dígitos marcados por el abonado, tras conectarlo a la señal del «tono de marcación» (que será otro problema a afrontar próximamente, pues no tenemos máquina generadora de tonos).

Necesitamos «parafinado»

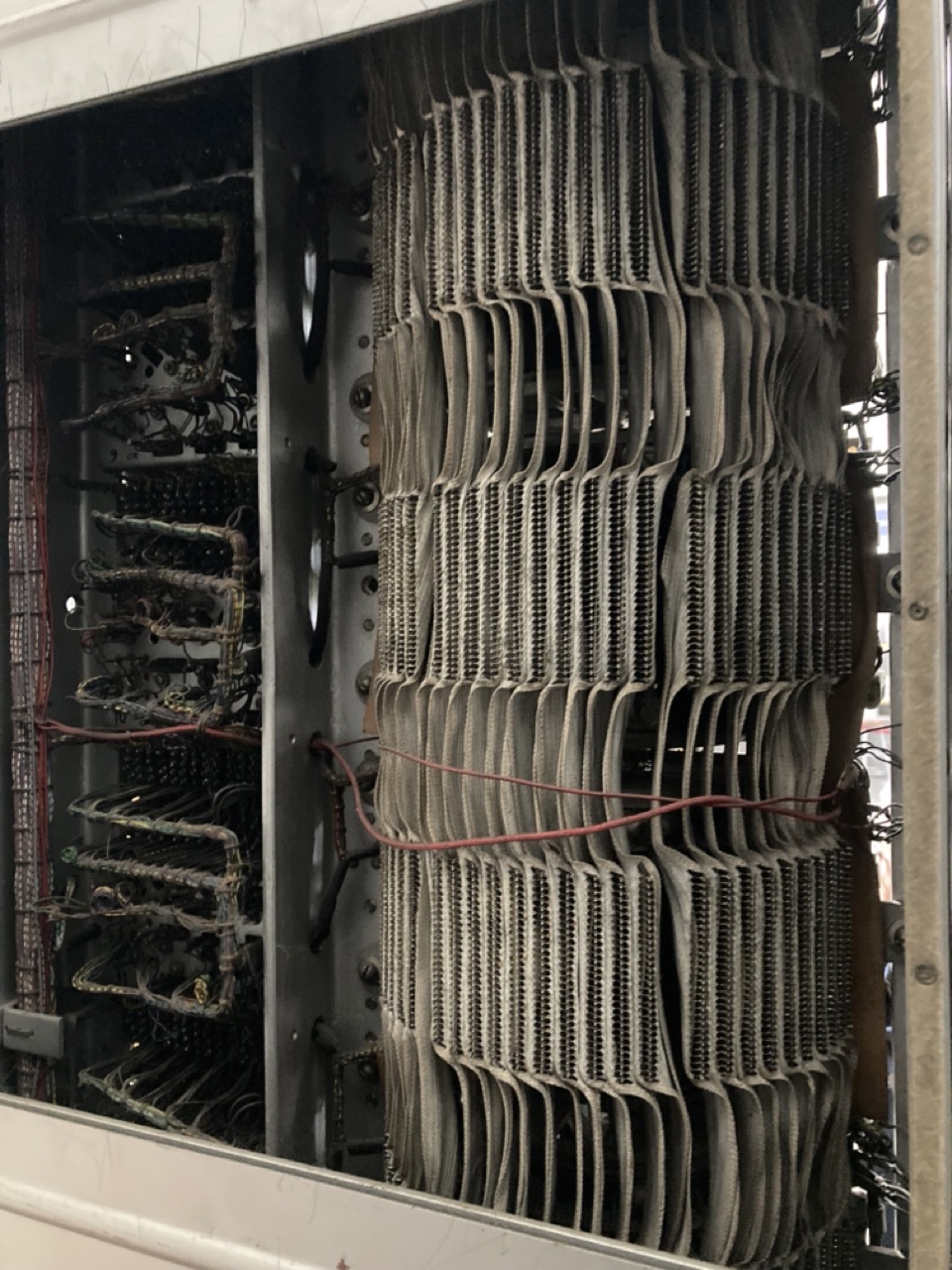

Surgirán más cosas, pero de momento necesitamos hilos de cobre para realizar las conexiones.

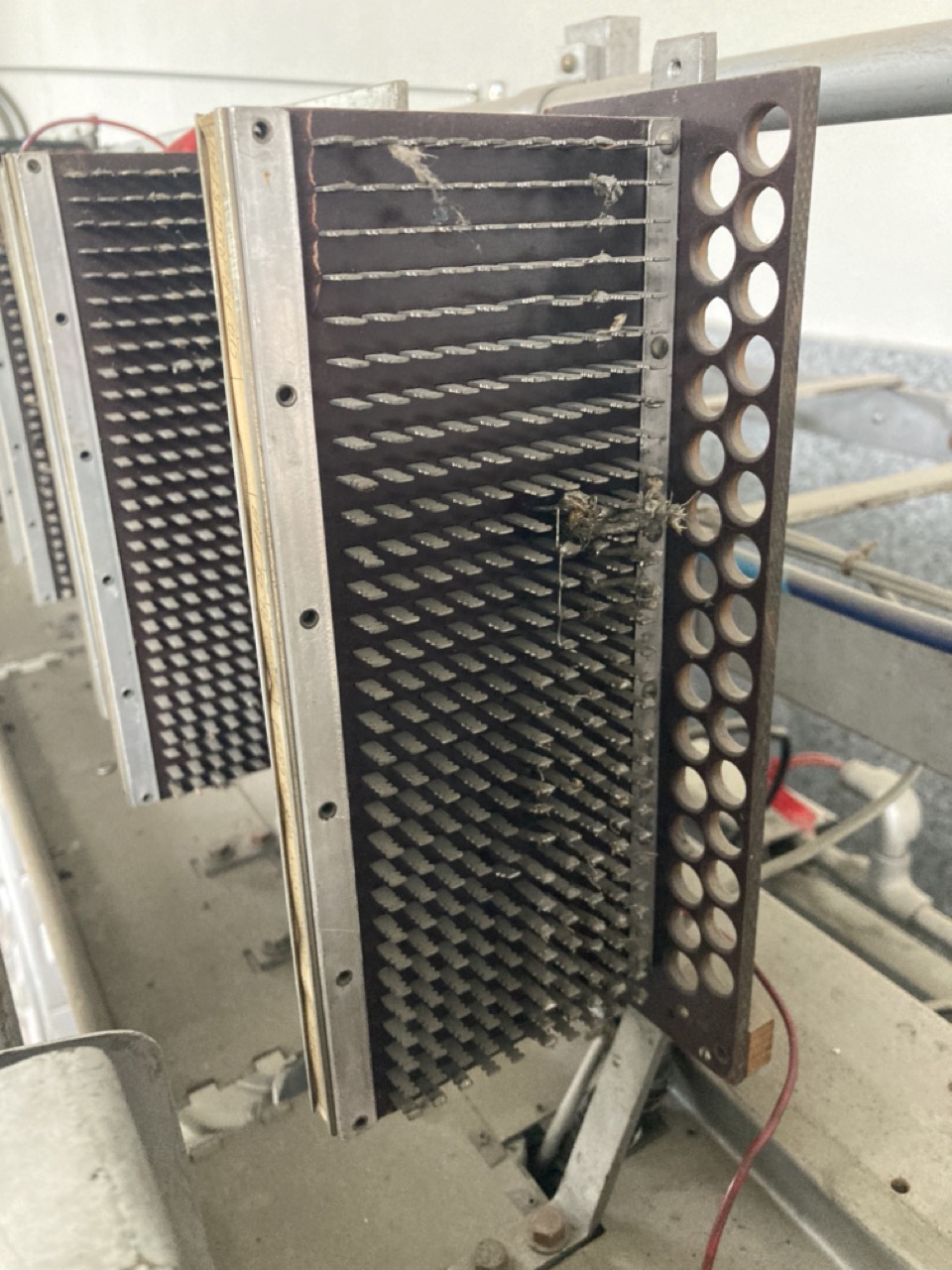

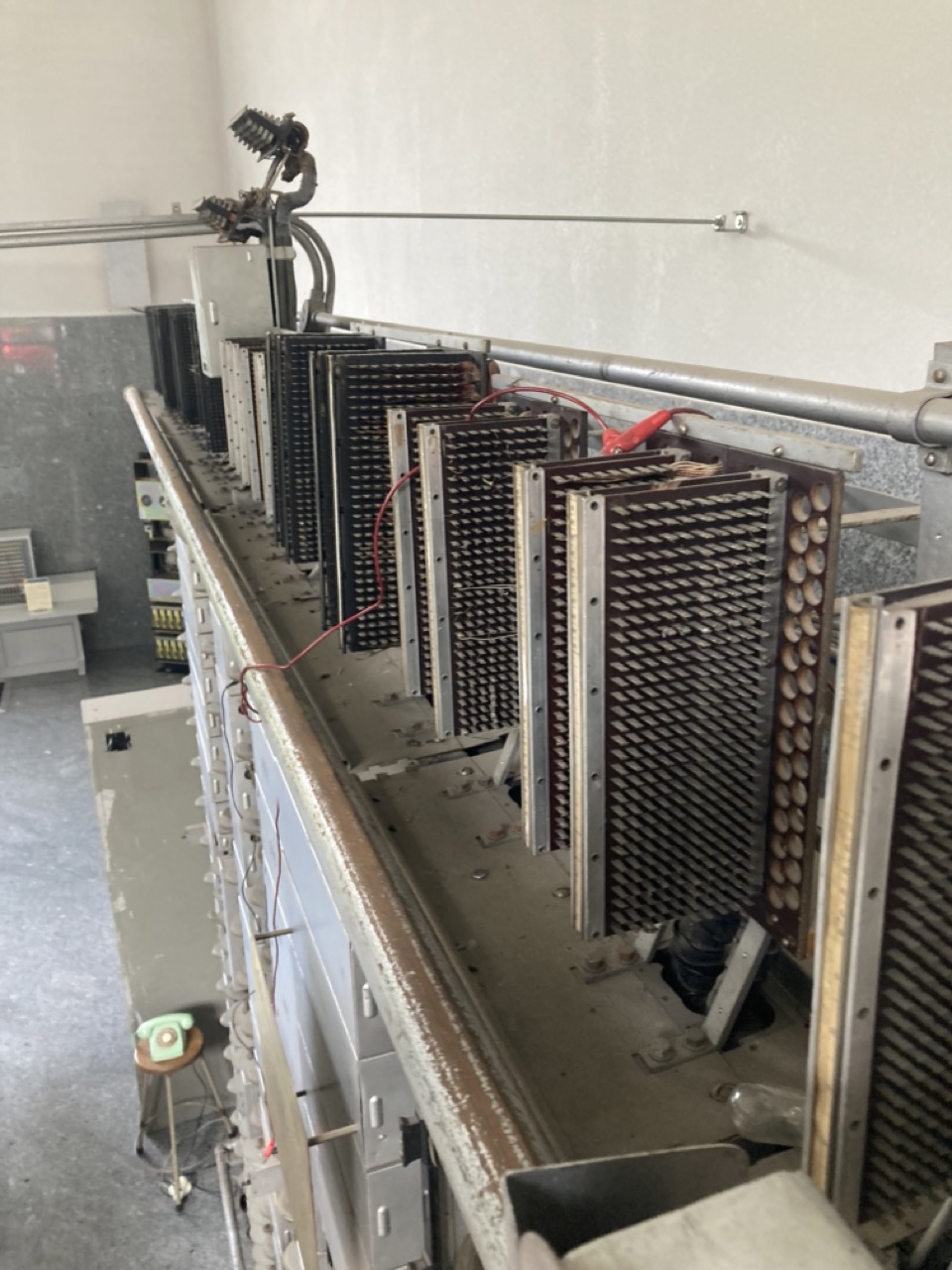

Para ello es imprescindible conseguir «parafinado»³, el hilo de cobre trenzado que se utilizaba en los repartidores. Este material es prácticamente imposible encontrarlo en el comercio, de lo que nos hemos convencido tras intentarlo repetidamente.

Sin embargo, lo hay en cierta cantidad excedente del proceso de desmontaje de las centrales de cobre tras su paso a la fibra.  De hecho, nos consta que se está descartando para chatarra en muchos casos. Sólo necesitamos un par de rollos pequeños como máximo.

Gracias a los compañeros en activo hemos contactado con el Coordinador de Fábrica Externa de Repliegue/Cierre de Centrales, José Ramón Galán que nos ha localizado en el almacén de Delicias justamente los rollos de parafinado que necesitamos y estamos a la espera de conseguir la preceptiva autorización (las cosas de palacio…).

Y hasta aquí hemos llegado por el momento y en eso estamos… (Continuará)

---

Notas:

1. En España, la primera central Rotary en servicio fue del sistema 7A1 en Santander en 1926 y la última central fue la de Aranjuez (Madrid), del sistema 7D, que se apagó en 1993. ↩︎
2. «Timbrar» expresión telefónica derivada del uso habitual de pequeños timbres o «chicharras» para identificar los hilos de cada par en un mazo de cables. ↩︎
3. Los pares de hilo de cobre trenzado con aislamiento de papel que se empleaban en telefonía antes del empleo del plástico se parafinaban para facilitar su durabilidad y mejorar su aislamiento y mejor deslizamiento en las tiradas de los repartidores y formas de cable. De ahí quedó fijado el nombre años después de que el plástico se impusiera. ↩︎
